อัตราการรีเฟรช ESL และประสิทธิภาพการแสดงผล

ข้อจำกัดพื้นฐาน

ฉลากชั้นวางอิเล็กทรอนิกส์ทำงานภายใต้ข้อจำกัดทางกายภาพ ซึ่งการตลาดจำนวนหนึ่งไม่สามารถบดบังได้:อนุภาคอิเล็กโตรโฟเรติกเคลื่อนที่ผ่านของเหลวหนืด และของเหลวหนืดต้านทานการเคลื่อนไหว. ไม่มีการอัพเดตซอฟต์แวร์ที่จะแก้ไขปัญหานี้

อัตราการรีเฟรชของ ESL- โดยทั่วไป300ms ถึง 2000msสำหรับการอัปเดตแบบเต็มหน้าจอ-จะเกิดขึ้นโดยตรงจากเวลาที่ต้องใช้ในการเคลื่อนย้ายอนุภาคไทเทเนียมไดออกไซด์และคาร์บอนแบล็กที่มีประจุผ่านตัวทำละลายไฮโดรคาร์บอนภายใต้สนามไฟฟ้าที่ใช้ อนุภาคพบกับแรงลาก (สโต๊คลากหากคุณต้องการคำศัพท์ทางเทคนิค คณิตศาสตร์ที่อยู่เบื้องหลังนั้นมีความสำคัญน้อยกว่าผลในทางปฏิบัติ กล่าวคือ อนุภาคจะช้าลงในของไหลหนา) พวกมันมีปฏิกิริยาทางไฟฟ้าสถิตกับอนุภาคข้างเคียง พวกมันเกาะติดกับผนังแคปซูลหลังจากพักผ่อนเป็นเวลานาน

เวลารีเฟรชทุก ๆ มิลลิวินาทีจะสะท้อนถึงเหตุการณ์ระดับโมเลกุล-ที่แท้จริงที่เกิดขึ้นภายในไมโครแคปซูลนับล้านพร้อมกัน ผู้ที่มาจากพื้นหลัง LCD หรือ OLED ควรละทิ้งแบบจำลองทางจิตนั้นโดยสิ้นเชิง สิ่งเหล่านี้ไม่ใช่การแสดงผลที่ "สแกน" พิกเซลด้วยอิเล็กตรอน สิ่งเหล่านี้คือระบบไฟฟ้าเคมีที่เคลื่อนย้ายสสารทางกายภาพ

การขับเคลื่อนรูปคลื่น: เมื่อวิศวกรรมมาบรรจบกับเคมีไฟฟ้า

ที่รูปคลื่นการขับเคลื่อนเป็นที่ซึ่งความพยายามในการเพิ่มประสิทธิภาพมีความเข้มข้นมากที่สุด เป็นลำดับเวลา-แรงดันไฟฟ้าที่ต้องบรรลุวัตถุประสงค์สี่ประการพร้อมกัน: ลบภาพก่อนหน้า เปิดใช้งานอนุภาคที่เชื่องช้า สร้างระดับสีเทาอ้างอิง และเขียนภาพใหม่- ทั้งหมดนี้ในขณะเดียวกันก็ลดการใช้พลังงาน สิ่งแปลกปลอมที่เป็นโกสต์ และระยะเวลารีเฟรชทั้งหมด

การลบข้อมูลมาก่อน จอแสดงผลขับเคลื่อนพิกเซลทั้งหมดให้มีสถานะออปติคอลสม่ำเสมอ ซึ่งโดยทั่วไปจะเป็นสีขาว รำคาญทำไม? เนื่องจากอนุภาค EPD แสดงพฤติกรรมที่ขึ้นอยู่กับเส้นทาง- พิกเซลที่เปลี่ยนจากสีดำเป็นสีเทามีวิถีที่แตกต่างจากพิกเซลที่เปลี่ยนจากสีขาวเป็นสีเทา สิ่งนี้เห็นได้ชัดในระหว่างการปรับใช้ในช่วงแรกๆ เมื่อลูกค้าร้องเรียนเกี่ยวกับการเรนเดอร์ระดับสีเทาที่ไม่สอดคล้องกัน การลบจะบังคับให้พิกเซลทั้งหมดไปยังจุดเริ่มต้นทั่วไป ช่วยลดการพึ่งพาเงื่อนไขเริ่มต้น

การเปิดใช้งานตาม-สูง-แรงดันไฟฟ้าสลับความถี่ (±15V ที่ 50-100Hz) ที่แกว่งไปมาของอนุภาคระหว่างสุดขั้วทางแสง กระบวนการนี้จะเขย่าอนุภาคที่หลวมจนรู้สึกสบายตัว อนุภาคที่ยังคงอยู่กับที่จะเพิ่มการยึดเกาะพื้นผิวกับผนังแคปซูลและอนุภาคข้างเคียง การทดสอบเผยให้เห็นระยะเวลาการเปิดใช้งานที่เหมาะสมที่สุดโดยการวิเคราะห์จุดเปลี่ยนเว้าของความสว่าง-เทียบกับ-เส้นโค้งเวลา ซึ่งเป็นช่วงเวลาที่แน่นอนที่การเคลื่อนที่ของอนุภาคถึงการตอบสนองสูงสุด อนุภาคที่เชื่องช้าจะถูกทิ้งไว้ข้างหลัง อีกต่อไปและพลังงานจะสูญเปล่า

แล้วมาอ้างอิงสถานประกอบการระดับสีเทา. จอแสดงผลจะสร้างสถานะอ้างอิงสีขาวที่สม่ำเสมอ เนื่องจากความแม่นยำของระดับสีเทา EPD ขึ้นอยู่กับการเริ่มต้นจากเส้นฐานออปติคอลที่ทราบเป็นอย่างมาก โดยเฉพาะอย่างยิ่ง การแทรกช่วงเวลาแรงดันไฟฟ้าเป็นศูนย์-สั้นๆ หลังจากเฟสนี้จะช่วยปรับปรุงความสม่ำเสมอของระดับสีเทาในภายหลัง อนุภาคต้องใช้เวลาสักครู่เพื่อทำให้เสถียรก่อนที่จะถูกขอให้ชนตำแหน่งกลางที่แม่นยำ

ในที่สุด,การเขียนภาพ. แรงดันไฟฟ้าและระยะเวลาเฉพาะของพิกเซล-ขับเคลื่อนอนุภาคไปยังตำแหน่งเป้าหมาย ระดับสีเทา 16- ต้องมีการควบคุมการกระจายของอนุภาคในแนวตั้งอย่างแม่นยำภายในอนุภาคไมโครแคปซูลแต่ละตัวที่พื้นผิวด้านบนทำให้เกิดสีขาว ที่ด้านล่างทำให้เกิดสีดำ และตำแหน่งตรงกลางทำให้เกิดสีเทา

ผลักดันไปสู่ ​​300ms

ระบบ ESL สามารถไปได้เร็วแค่ไหน? การเพิ่มประสิทธิภาพรูปคลื่นเชิงรุกได้แสดงให้เห็นแล้วลดลง 180msในช่วงระยะเวลาการเปิดใช้งานและลดลง 120msอยู่ในช่วงอ้างอิงระดับสีเทา ประโยชน์เหล่านี้มาจากเทคนิคต่างๆ ที่ได้รับการปรับปรุงในรอบการใช้งานหลายรอบ

การวิเคราะห์จุดเปลี่ยนเว้าช่วยให้สามารถติดตามการตอบสนองเชิงแสงแบบเรียลไทม์- แทนที่จะใช้เวลาเปิดใช้งานคงที่ลดการสลับขั้วมีความสำคัญเนื่องจากการกลับขั้วของแรงดันไฟฟ้ากลับทำให้เกิดกระแสพุ่งขึ้นอย่างรวดเร็วและทำให้สิ้นเปลืองพลังงาน-การดำเนินการจัดลำดับเพื่อลดการเปลี่ยนแปลงเหล่านี้รวมกัน และการแทรกเชิงกลยุทธ์ของช่วงเวลา 0Vใช้ประโยชน์จากโมเมนตัมของอนุภาค ช่วยให้สามารถเคลื่อนย้ายได้อย่างต่อเนื่องโดยไม่ต้องใช้พลังงานไฟฟ้า

ขั้นต่ำตามทฤษฎีสำหรับวัสดุ EPD รุ่นปัจจุบัน-ดูเหมือนจะอยู่ที่ประมาณ200msเพื่อคุณภาพของภาพที่ยอมรับได้ แผงบางแผงถูกดันไปที่ 180ms ในสภาวะที่มีการควบคุม แต่คุณภาพจะลดลงอย่างเห็นได้ชัด การทำลายอุปสรรคนี้จะต้องใช้นวัตกรรมด้านวัสดุ ไม่ใช่ความฉลาดของรูปคลื่น

โหมดรีเฟรช: ความเร็ว-คุณภาพ-Ghosting Trilemma

การรีเฟรช ESL ทุกครั้งจะต้องมีการแลกเปลี่ยนสาม-อย่างหลีกเลี่ยงไม่ได้ ไม่มีวิศวกรรมศาสตร์คนใดสามารถหลบหนีไปได้ เราสามารถเลือกได้ว่าจะยอมรับการประนีประนอมแบบใด ประสบการณ์การใช้งานในสภาพแวดล้อมการค้าปลีกของชำ อุปกรณ์อิเล็กทรอนิกส์ และร้านขายยา ทำให้เกิดข้อสรุปที่ชัดเจนว่าควรใช้แต่ละโหมดเมื่อใด

รีเฟรชทั่วโลก (โหมด GC16)

นี่คือการรีเซ็ตแบบเต็ม-750-2000msของการกะพริบสีดำ-สีขาว-ที่บังคับทุกอนุภาคผ่านวงจรการโยกย้ายที่สมบูรณ์ ดูน่าทึ่ง บางครั้งลูกค้าถามว่าฉลากทำงานผิดปกติหรือไม่ แต่เป็นโหมดเดียวที่กำจัดข้อผิดพลาดเกี่ยวกับตำแหน่งที่สะสมได้อย่างสมบูรณ์

จำเป็นต้องมีการรีเฟรชทั่วโลกหลังจากลำดับการรีเฟรชบางส่วนที่ขยายออกไป เมื่อแสดงภาพที่มีความแม่นยำสูง- หรือเมื่อภาพซ้อนกลายเป็นสิ่งที่ไม่เหมาะสมทางสายตา ในตอนแรก เครือข่ายร้านขายของชำแห่งหนึ่งต่อต้าน "การกะพริบที่น่าเกลียด" และพยายามเรียกใช้การอัปเดตบางส่วนล้วนๆ สามสัปดาห์ต่อมา ป้ายส่งเสริมการขายของพวกเขาแทบจะอ่านไม่ออก ตอนนี้พวกเขาทำการรีเฟรชทั่วโลกทุกคืนในช่วงเวลาปิดทำการ

รีเฟรชบางส่วน

การรีเฟรชบางส่วนจะอัปเดตเฉพาะพิกเซลที่แตกต่างกันระหว่างเฟรมและเสร็จสมบูรณ์250-500ms. การประหยัดเวลาได้อย่างมาก-แสดงให้เห็นการวัดผลลดพลังงาน 70%ในการอัปเดตราคาโดยทั่วไป-แต่ยังมีข้อดีข้อเสียอยู่

พิกเซลที่ไม่เปลี่ยนแปลงจะไม่ได้รับแรงดันไฟฟ้าในการขับเคลื่อน อนุภาคของพวกมันค่อยๆ ตกลงไปสู่โครงสร้างที่มีความเสถียรมากขึ้น เสถียรฟังดูดีจนกระทั่งใครๆ ก็รู้ว่ามั่นคงก็หมายความว่าไม่นิ่งเช่นกัน หลังจากรอบการรีเฟรชบางส่วนประมาณ 5-10 รอบ อาร์ติแฟกต์โกสต์จะมองเห็นได้ เกณฑ์นี้จะแตกต่างกันไปตามผู้ผลิต แผงบางแผงทนได้ 15 รอบ ส่วนแผงอื่นๆ แสดงปัญหาหลังจากผ่านไป 6 รอบ วิธีการที่เชื่อถือได้เพียงวิธีเดียวคือมีระเบียบวินัยในการสลับการรีเฟรชทั่วโลกเป็นระยะ

รีเฟรชอย่างรวดเร็ว (โหมด DU)

โหมดอัพเดตโดยตรงเสียสละความสามารถระดับสีเทาโดยสิ้นเชิง ทุกพิกเซลเป็นแบบไบนารี-เป็นสีดำหรือสีขาว ไม่มีอะไรอยู่ระหว่างนั้น สิ่งนี้ทำให้ได้120-250msอัปเดตด้วยแฟลชเพียงครั้งเดียว แต่ขอบข้อความดูเป็นนามแฝงและรูปภาพก็ไม่เป็นปัญหา

สำหรับราคา-เฉพาะแอปพลิเคชัน ESL ที่แสดงอักขระตัวเลข โหมด DU มักจะแสดงถึงจุดที่น่าสนใจ การทดสอบแบบเคียงข้างกัน-ต่อ-ในร้านขายอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคพบว่าลูกค้าไม่สามารถแยกแยะราคาที่เรนเดอร์ DU- ออกจากราคาเรนเดอร์ GC16 ที่ระยะการรับชมปกติได้ การประหยัดพลังงานมีนัยสำคัญ

โหมดภาพเคลื่อนไหว A2

ที่80-120ms, โหมด A2 เข้าใกล้อัตราการรีเฟรช-ของวิดีโอ ใช้สำหรับการสาธิตผลิตภัณฑ์และแอปพลิเคชันคีออสก์แบบโต้ตอบ

แต่การแลกเปลี่ยนนั้นรุนแรง Ghosting สะสมอย่างรวดเร็ว คอนทราสต์ลดลง รายละเอียดเล็กๆ น้อยๆ จะหายไปหลังจากผ่านไปสองสามรอบ ลูกค้ารายหนึ่งต้องการเนื้อหาส่งเสริมการขายแบบเคลื่อนไหวบนฉลากชั้นวาง-ในทางเทคนิคแล้วสามารถทำได้ด้วย A2 แต่คุณภาพของภาพที่ลดลงหลังจาก 30 วินาทีทำให้ทำไม่ได้ในทางปฏิบัติ โหมดนี้มีไว้สำหรับการป้อนข้อมูลด้วยปากกาและการสาธิตสั้นๆ ไม่ใช่การปรับใช้ ESL ที่ใช้งานจริง

การเลือกโหมดที่เหมาะสม

วิธีการเลือก? จริงๆ แล้วประเภทเนื้อหามักจะตัดสินใจแทนคุณ ภาพถ่ายที่ต้องการ GC16; ตัวเลขราคาสามารถใช้ DU ได้ ความถี่ในการอัปเดตจะเปลี่ยนสมดุล-การอัปเดตไม่บ่อยเน้นคุณภาพ การอัปเดตบ่อยๆ เน้นความเร็ว และโดยไม่คำนึงถึงโหมดหลัก การรีเฟรชทั่วโลกจะต้องเกิดขึ้นตามช่วงเวลาที่กำหนด หนีปัญหาการสะสมโกสต์ไม่ได้

แสดงพารามิเตอร์ประสิทธิภาพ

อัตราส่วนความคมชัด

โดยทั่วไปอัตราส่วนคอนทราสต์ EPD จะอยู่ในช่วงตั้งแต่8:1 ถึง 15:1ด้วยแผงระดับพรีเมียมที่เข้าถึงได้20:1. เมื่อเปรียบเทียบกับข้อกำหนดเฉพาะของ LCD (1000:1+) ถือว่าเข้าใจผิด

คอนทราสต์ EPD วัดภายใต้แสงสว่างโดยรอบ-สภาพจริงที่ลูกค้าอ่านฉลากบนชั้นวาง คอนทราสต์ของ LCD จะลดลงภายใต้แสงแวดล้อมที่สูง คอนทราสต์ EPD ดีขึ้น การวัดความสามารถในการอ่าน ESL ในสภาพแวดล้อมของร้านค้าที่มีไฟเหนือศีรษะ 800+ lux แสดงว่าหน้าจอ LCD ในบริเวณใกล้เคียงถูกชะล้างจนหมด

เครื่องสแกนบาร์โค้ดต้องการพื้นที่ใกล้เคียงคอนทราสต์ 6:1เพื่อให้อ่านได้อย่างน่าเชื่อถือ-เราได้ทดสอบสิ่งนี้กับเครื่องสแกนหลายรุ่น ESL เชิงพาณิชย์ทุกรายการที่เราวัดจะล้างแถบนี้ได้อย่างง่ายดาย ซึ่งหมายความว่าเครื่องสแกนเลเซอร์สามารถอ่านบาร์โค้ดได้โดยตรงจากจอแสดงผลอิเล็กทรอนิกส์โดยไม่มีปัญหา

ความละเอียดและความหนาแน่นของพิกเซล

ความหนาแน่นของพิกเซล ESL (100-150 จุดต่อนิ้ว) สะท้อนถึงทางเลือกทางวิศวกรรมโดยเจตนา ไม่ใช่ข้อจำกัดทางเทคโนโลยี ความละเอียดที่สูงกว่าต้องใช้พิกเซลมากขึ้น โดยแต่ละพิกเซลต้องอาศัยการขับขี่-เพิ่มเวลารีเฟรช การใช้พลังงาน และต้นทุนส่วนประกอบ

ไคลเอนต์บางรายร้องขอการแสดงผล 200+ DPI เมื่อถามเกี่ยวกับระยะการรับชม คำตอบคือมากกว่า 50 ซม. เสมอ ที่ระยะดังกล่าว 100 DPI จะให้ความชัดเจนของข้อความที่เพียงพอ การระบุวิธีแก้ปัญหามากเกินไป-ทำให้สิ้นเปลืองทรัพยากรโดยไม่เกิดประโยชน์ที่มองเห็นได้

ความสามารถด้านสี

ESL สีดำ-และ-มาตรฐานสีขาวยังคงประสิทธิภาพ: รีเฟรชที่เร็วที่สุด (300ms), พลังงานต่ำที่สุด, ความน่าเชื่อถือสูงสุด สามารถจัดการแอปพลิเคชันแสดงราคาได้ถึง 90% อย่างมีประสิทธิภาพ

สี่-ระบบสีการใช้เทคโนโลยี E Ink Spectra 3100 ช่วยให้สามารถแสดงผลสีดำ/ขาว/แดง/เหลืองได้พร้อมกัน มีประโยชน์สำหรับสีเฉพาะจุดของแบรนด์- แต่เวลารีเฟรชจะขยายออกไปอีก

แผงสีเต็ม-การใช้เทคโนโลยี ACeP Gallery สามารถสร้างภาพถ่ายได้ ระบบอนุภาคสีขาว-สีม่วงแดง-สีเหลือง-นั้นน่าประทับใจอย่างแท้จริง-รูปถ่ายผลิตภัณฑ์ที่แสดงบนแผงเหล่านี้มักถือว่าถูกพิมพ์ แต่1500ms+ เวลารีเฟรชและค่าใช้จ่ายที่สูงขึ้นอย่างมากจะจำกัดการใช้งานสำหรับกรณีการใช้งานแบบพรีเมียมซึ่งผลกระทบทางสายตาเป็นตัวกำหนดค่าใช้จ่าย

เมื่อพูดถึงเรื่องสี คำถามก็คือว่าค่าข้อมูลเพิ่มเติมจะเหมาะสมหรือไม่ในการรีเฟรชเวลา พลังงาน และต้นทุนต่อหน่วย เก้าครั้งในสิบครั้ง ขาวดำทำงานได้

Ghosting: สิ่งประดิษฐ์ที่คงอยู่

Ghosting ไม่ใช่ข้อบกพร่องที่ต้องกำจัด เป็นคุณลักษณะที่แท้จริงของเทคโนโลยีอิเล็กโตรโฟเรติกที่ต้องมีการจัดการใครก็ตามที่สัญญาว่าจะแสดงประสิทธิภาพ EPD ฟรีแบบโกสต์- ถือเป็นการนำเสนอเทคโนโลยีอย่างไม่ถูกต้อง หรือขายแผงที่รีเฟรชช้าพอที่จะซ่อนปัญหา

ผีมาจากไหน

กลไกสามประการมีส่วนช่วยการเคลื่อนย้ายอนุภาคไม่สมบูรณ์-อนุภาคไม่ไปถึงตำแหน่งที่ต้องการเนื่องจากระยะเวลาหรือแรงดันไฟฟ้าในการขับขี่ไม่เพียงพอการกระจายประจุที่เหลือ-การสะสมประจุที่ไม่สม่ำเสมอบนผนังแคปซูลส่งผลต่อการเคลื่อนที่ของอนุภาคในภายหลัง และฮิสเทรีซิสของการยึดเกาะของอนุภาค-อนุภาคที่ยังคงอยู่กับที่ทำให้เกิดการยึดเกาะพื้นผิวที่เพิ่มขึ้น

ได้ใช้เวลาไปพอสมควรในการกำหนดลักษณะพฤติกรรมโกสต์ของผู้ผลิตแผงต่างๆ การเปลี่ยนแปลงมีความสำคัญ แผงบางแผงมองเห็นได้ชัดเจนหลังจากอัปเดตบางส่วน 5 ครั้งในขณะที่บางแผงทน 12-15

ปัจจัยด้านสิ่งแวดล้อมทำให้แย่ลง

อุณหภูมิมีความสำคัญอย่างมาก ความหนืดของตัวทำละลายจะเพิ่มขึ้นที่อุณหภูมิต่ำ ขัดขวางการเคลื่อนที่ของอนุภาค และทำให้ภาพซ้อนรุนแรงขึ้น ที่อุณหภูมิต่ำกว่า 10 องศา เวลารีเฟรชต้องมีการขยายเวลา หรือต้องยอมรับสิ่งที่มองเห็นได้ อุณหภูมิที่ต่ำกว่า 0 องศา แผงมาตรฐานจะกลายเป็นปัญหา-โดยสังเกตจากจอแสดงผลที่อ่านไม่ออกโดยสิ้นเชิงในกรณีแช่เย็นโดยใช้แผงที่ไม่ได้รับการจัดระดับสำหรับการทำงานในความเย็น

แรงดันแบตเตอรี่ส่งผลต่อโกสต์ด้วยเช่นกัน แบตเตอรี่ที่หมดลงทำให้เกิดแรงดันไฟฟ้าในการขับเคลื่อนลดลง ทำให้เกิดการเคลื่อนย้ายของอนุภาคไม่สมบูรณ์ ลูกค้าร้านขายยารายหนึ่งประสบปัญหาโกสต์ลึกลับซึ่งกลายเป็นว่าแบตเตอรี่ชำรุดในชุดฉลาก ระบบ ESL ควรใช้การตรวจจับแบตเตอรี่เหลือน้อย-พร้อมการแจ้งเตือนการบำรุงรักษาล่วงหน้า

รีเฟรชประวัติผสมผสานทุกอย่าง พิกเซลที่แสดงเนื้อหาเดียวกันซ้ำๆ จะพัฒนาการกำหนดค่าอนุภาคแบบถาวรมากขึ้น เนื้อหาแบบคงที่หายไปเร็วกว่าเนื้อหาแบบไดนามิก-ซึ่งขัดกับสัญชาตญาณจนกว่าจะเข้าใจกลไกการยึดเกาะ

การจัดการ Ghosting ในทางปฏิบัติ

การรีเฟรชทั่วโลกเป็นระยะยังคงเป็นการบรรเทาเบื้องต้น คำแนะนำทั่วไปคือการบังคับรีเฟรชเต็มหน้าจอ-หลังจากการอัปเดตบางส่วนทุกๆ 5-10 ครั้ง แม้ว่าช่วงเวลาที่เหมาะสมจะแตกต่างกันไปตามแผงควบคุมและสภาพการทำงาน

ตารางค้นหาการชดเชยอุณหภูมิ-ช่วยในสภาพแวดล้อมที่แปรผัน พารามิเตอร์การขับขี่ที่จัดเก็บไว้ใน LUT ที่สร้างดัชนีตามอุณหภูมิจะขยายระยะเวลาของรูปคลื่นที่อุณหภูมิต่ำโดยอัตโนมัติ การวัดแสดงลดภาพซ้อน 40%โดยใช้-การชดเชยอุณหภูมิที่ได้รับการปรับแต่งอย่างดีเทียบกับพารามิเตอร์คงที่

การชดเชยเฟรมประวัติศาสตร์มีความซับซ้อนมากขึ้น-การปรับรูปคลื่นการขับเคลื่อนปัจจุบันตาม-ประวัติการรีเฟรชระดับพิกเซลเพื่อชดเชยอคติตำแหน่งที่สะสม คอนโทรลเลอร์ ESL บางตัวไม่รองรับสิ่งนี้ แต่สร้างความแตกต่างที่วัดผลได้บนแผงควบคุมที่ใช้งานมานานหลายเดือน

การออกแบบเนื้อหาเรื่องเช่นกัน พื้นหลังสีขาวที่มีข้อความสีดำจะทำให้มองเห็นภาพซ้อนได้น้อยกว่าการใช้สีแบบผกผัน เทมเพลต ESL ควรได้รับการออกแบบโดยคำนึงถึงลักษณะการโกสต์-หลีกเลี่ยงพื้นที่สีดำทึบขนาดใหญ่ที่จะเกิดโกสต์อย่างเห็นได้ชัด โดยเลือกใช้พื้นหลังสีขาว

ระบบ-ประสิทธิภาพการรีเฟรชระดับ

เวลารีเฟรช ESL แต่ละรายการเป็นเพียงองค์ประกอบหนึ่งของเวลาแฝงในการอัปเดตระบบ สำหรับการปรับใช้ที่มีป้ายกำกับนับพัน สถาปัตยกรรมเครือข่ายจะควบคุมเวลาในการอัปเดตทั้งหมด ลูกค้าบางรายหมกมุ่นอยู่กับการปรับปรุงการรีเฟรชพาเนลมากกว่า 50 มิลลิวินาที โดยไม่สนใจปัญหาคอขวดของเครือข่ายที่เพิ่มเวลา 30 วินาทีในรอบการอัปเดต

โปรโตคอลการสื่อสาร

ระบบ RF ต่ำกว่า 1GHz ที่เป็นกรรมสิทธิ์ให้พื้นที่ครอบคลุมสูงสุดและการเจาะอาคาร ระยะการสื่อสารของเกตเวย์-ถึง-เกิน 25 เมตร ซึ่งมีความสำคัญในสภาพแวดล้อมการค้าปลีกขนาดใหญ่- ข้อจำกัดแบนด์วิธจำกัดความสามารถในการอัพเดตพร้อมกัน แต่สำหรับรูปแบบการอัพเดตปลีกทั่วไป แทบจะไม่กลายเป็นปัญหาคอขวด

บลูทูธพลังงานต่ำพร้อม PAwR(การโฆษณาเป็นระยะพร้อมการตอบกลับ เพิ่มใน BLE 5.4) ช่วยให้สามารถสื่อสารแบบสองทิศทางที่เป็นมาตรฐานพร้อมจำนวนอุปกรณ์จำนวนมาก จุดเชื่อมต่อเดียวสามารถระบุที่อยู่ตามทฤษฎีได้32,640 ป้าย-128 กลุ่มคูณ 255 ป้ายกำกับต่อกลุ่ม ช่วงการโฆษณาเป็นระยะจะกำหนดเวลาแฝงของระบบ ช่วงเวลาที่สั้นลงให้การตอบสนองเร็วขึ้นด้วยต้นทุนพลังงานที่สูงขึ้น ระบบ BLE ได้รับการปรับใช้โดยมีช่วงเวลา 1 วินาทีสำหรับแอปพลิเคชันที่ต้องคำนึงถึงเวลา และช่วงเวลา 10 วินาทีสำหรับการอัปเดตราคาตามปกติ

โทโพโลยีเครือข่ายตามรูปแบบดาวที่มีเกตเวย์รวมศูนย์ แต่ละเกตเวย์ครอบคลุมโซนที่กำหนด ความครอบคลุมที่ทับซ้อนกันทำให้มั่นใจได้ถึงความซ้ำซ้อน การใช้งานร้านค้าปลีกขนาดใหญ่จำเป็นต้องมีการวางแผนช่องสัญญาณ RF อย่างระมัดระวัง-การใช้งานครั้งเดียว โดยที่เกตเวย์สองตัวบนช่องสัญญาณที่อยู่ติดกันสร้างรูปแบบการรบกวนทำให้แพ็กเก็ตสูญหาย 15%

ปริมาณข้อมูลจริง-ทั่วโลก

ในระบบการผลิตอัปเดตป้ายกำกับ 3,000 รายการใน 5 นาทีผ่านเกตเวย์เดียวก็สามารถบรรลุได้อย่างต่อเนื่อง สิ้นสุด-ถึง-สิ้นสุดเวลาแฝงจากคำสั่งเซิร์ฟเวอร์เพื่อแสดงการรันที่เสร็จสมบูรณ์3-10 วินาทีขึ้นอยู่กับโหลดของเครือข่ายและข้อกำหนดในการลองอีกครั้ง

ข้อมูลเชิงลึกที่สำคัญจากประสบการณ์การใช้งาน: สำหรับสถานการณ์การอัปเดตการค้าปลีกทั่วไปที่การเปลี่ยนแปลงราคาแพร่กระจายไปยังป้ายกำกับหลายพันป้าย ประสิทธิภาพเครือข่ายระดับระบบ-จะจำกัดเวลาในการอัปเดตทั้งหมดมากกว่าความเร็วในการรีเฟรชป้ายกำกับแต่ละรายการ การปรับอัตราการรีเฟรชให้เหมาะสมที่สุดต่ำกว่า 500ms จะให้ผลตอบแทนที่ลดลงเมื่อการขยายเครือข่ายต้องใช้เวลาไม่กี่วินาที

การใช้พลังงานและอายุการใช้งานแบตเตอรี่

การใช้พลังงาน EPD เกิดขึ้นเกือบเฉพาะในช่วงเหตุการณ์รีเฟรช กระแสไฟขณะสแตนด์บายมีค่าน้อยมาก-โดยวัดไมโครแอมแปร์แล้ว โปรไฟล์นี้เปิดใช้งานอายุการใช้งานแบตเตอรี่หลาย-ปีจากเซลล์เหรียญ ซึ่งยังคงเป็นหนึ่งในข้อโต้แย้งที่แข็งแกร่งที่สุดสำหรับ ESL ที่ใช้ EPD-

สิ่งที่กินพลัง

จำนวนพิกเซลมีความสัมพันธ์เชิงเส้น-จอแสดงผลขนาดใหญ่ใช้สัดส่วนมากกว่าความลึกระดับสีเทามีความสำคัญเนื่องจาก GC16 ระดับ 16 ต้องการรูปคลื่นที่ซับซ้อนมากกว่าโหมด DU ไบนารีการเลือกโหมดรีเฟรชมีผลกระทบสำคัญ การรีเฟรชทั่วโลกใช้พลังของการรีเฟรชบางส่วน 2-3 เท่า และอุณหภูมิส่งผลต่อการดึงพลังงานเนื่องจากสภาพแวดล้อมที่เย็นต้องใช้รูปคลื่นที่ยาวกว่า

อายุการใช้งานแบตเตอรี่ในทางปฏิบัติ

สำหรับเซลล์เหรียญลิเธียม CR2450ด้วยความจุประมาณ 600mAh ประสิทธิภาพที่สังเกตได้มีดังนี้:

การคาดการณ์เหล่านี้ถือว่าการทำงานที่อุณหภูมิห้อง แอปพลิเคชันห้องเย็น-ส่วนที่แช่เย็นและแช่แข็ง-ประสบปัญหาแบตเตอรี่หมดเร็วขึ้นจากทั้งกำลังรีเฟรชที่เพิ่มขึ้นและความจุของแบตเตอรี่ลดลงที่อุณหภูมิต่ำ ฉลากที่ได้รับการจัดอันดับเป็นเวลา 5 ปีที่อุณหภูมิห้องอาจมีอายุ 2 ปีในกรณีแช่เย็น

การรีเฟรชแต่ละครั้งจะใช้ความจุแบตเตอรี่จำกัด ลูกค้ารายหนึ่งต้องการให้โปรโมชันราคาเคลื่อนไหวต่อเนื่อง-แบตเตอรี่มีอายุการใช้งานสามสัปดาห์ สถาปนิกระบบจะต้องกำหนดข้อกำหนดความถี่ในการอัพเดตก่อนการเลือกฮาร์ดแวร์ ป้ายกำกับที่ต้องอัปเดตรายชั่วโมงต้องใช้สถาปัตยกรรมแบตเตอรี่ที่แตกต่างจากการอัปเดตรายวัน

ผลกระทบของอุณหภูมิต่อประสิทธิภาพ

อุณหภูมิมีอิทธิพลต่อประสิทธิภาพของ ESL ผ่านกลไกหลายอย่าง ทำให้เป็นตัวแปรสิ่งแวดล้อมที่สำคัญที่สุดเพียงอย่างเดียว. สิ่งนี้แสดงให้เห็นซ้ำแล้วซ้ำเล่าในการปรับใช้ใน-พื้นที่ค้าปลีกที่มีการควบคุมสภาพอากาศ ตู้แช่เย็น ส่วนอาหารแช่แข็ง และการใช้งานกลางแจ้ง

ความหนืดของตัวทำละลาย

เรื่องนี้เข้าข่ายเคมีบางอย่าง แต่เรียกสั้นๆ ว่า ตัวทำละลาย EPD จะหนาขึ้นเมื่อเย็น ความสัมพันธ์ประมาณดังต่อไปนี้เส้นโค้งอาร์เรเนียส-โดยไม่ต้องเจาะลึกเข้าไปในอุณหพลศาสตร์จนเกินไป สิ่งที่สำคัญคือผลลัพธ์เป็นแบบเอ็กซ์โปเนนเชียล ไม่ใช่เชิงเส้น

ที่25 องศา(สภาวะอ้างอิง) อนุภาคแสดงการเคลื่อนที่เล็กน้อย ที่0 องศา, ความหนืดเพิ่มขึ้นประมาณสองเท่า, ความเร็วของอนุภาคลดลงครึ่งหนึ่ง ที่-20 องศาความหนืดเพิ่มขึ้นประมาณ 4 เท่า โดยต้องขยายระยะเวลาของรูปคลื่นตามสัดส่วน คณิตศาสตร์ทำนายสิ่งนี้ได้ค่อนข้างดี แม้ว่าผลลัพธ์ที่แท้จริง-ในโลกแห่งความจริงบางครั้งจะแตกต่างกันไปขึ้นอยู่กับสูตรตัวทำละลายเฉพาะที่ผู้ผลิตแต่ละรายใช้

การทดสอบการกล่าวอ้าง "อุณหภูมิกว้าง" ของผู้ผลิตรายหนึ่งโดยการเปิดแผงที่อุณหภูมิ -15 องศา เผยให้เห็นว่าเวลารีเฟรชขยายจาก 400ms เป็น 1100ms แผงใช้งานได้ แต่ข้อมูลจำเพาะบ่งชี้ถึงประสิทธิภาพความเย็นที่ดีขึ้นมาก

การจำแนกช่วงการทำงาน

แผงมาตรฐานครอบคลุม 0 องศาถึง 40 องศาด้วยประสิทธิภาพพื้นฐานแผงขยายช่วงจัดการ -10 องศาถึง 50 องศาพร้อมการชดเชยรูปคลื่นปานกลางแผงอุณหภูมิกว้าง-จำเป็นสำหรับตู้แช่แข็ง-ใช้งานได้ตั้งแต่ -25 องศาถึง 60 องศาโดยใช้วัสดุลามิเนตระนาบด้านหน้าแบบพิเศษ การตรวจจับอุณหภูมิแบบบูรณาการ และการเลือกรูปคลื่นแบบปรับเปลี่ยนได้ จริงตู้แช่แข็ง-แผงเกรดปรับให้เหมาะสมสำหรับ -30 องศาถึง 10 องศา แต่มีการกำหนดราคาระดับพรีเมียม

การชดเชยอุณหภูมิ

ESL อุณหภูมิ-แบบกว้างรวม-เซ็นเซอร์อุณหภูมิชิป ชุดพารามิเตอร์รูปคลื่นหลายชุดที่จัดเก็บไว้ในหน่วยความจำ และการเลือกพารามิเตอร์อัตโนมัติตามอุณหภูมิที่วัดได้ ขยายระยะเวลาของรูปคลื่นสำหรับการทำงานขณะเย็นและลดการแกว่งของแรงดันไฟฟ้าสำหรับการทำงานที่อุณหภูมิสูง-

การปรับประสิทธิภาพการทำงานสำหรับการทำงานที่อุณหภูมิกว้าง-ไม่ใช่เรื่องสำคัญ- การวัดจะแสดงเวลารีเฟรชเมื่ออุณหภูมิถึงจุดสุดขั้วสองเท่าถึงสามเท่าประสิทธิภาพอุณหภูมิห้อง- ลูกค้าที่ใช้งานในสภาพแวดล้อมที่มีตู้เย็นจำเป็นต้องคำนึงถึงสิ่งนี้ในการคำนวณกำหนดเวลาการอัปเดต

โดยที่ข้อกำหนดของ ESL แตกต่างออกไป ส่วนใหม่

ข้อกำหนดทั่วไป "ขายปลีก ESL" ครอบคลุมประมาณ 60% ของการใช้งานจริง-ในโลก ส่วนที่เหลืออีก 40% เกี่ยวข้องกับข้อกำหนดเฉพาะที่เกิดขึ้นเมื่อตรวจสอบตลาดแนวตั้งเฉพาะเจาะจงเท่านั้น สิ่งที่ใช้ได้ผลในร้านขายอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคล้มเหลวอย่างน่าทึ่งในโกดังอาหารแช่แข็ง ส่วนต่อไปนี้จะบันทึกประสบการณ์การปรับใช้ในอุตสาหกรรมต่างๆ ที่ข้อสมมติ ESL มาตรฐานไม่ละเอียด

อาหารสดและร้านขายของชำ: การกำหนดราคาแบบไดนามิกพบกับสินค้าคงคลังที่เน่าเสียง่าย

การค้าปลีกอาหารสดถือเป็นแอปพลิเคชั่น ESL ที่มีความต้องการมากที่สุดด้วยเหตุผลง่ายๆ นั่นคือมูลค่าผลิตภัณฑ์ลดลงอย่างต่อเนื่องในขณะที่จัดแสดง สเต็กที่มีราคา 15 เหรียญสหรัฐฯ/ปอนด์ในเช้าวันจันทร์อาจจะมีมูลค่า 7 เหรียญสหรัฐฯ/ปอนด์ภายในเย็นวันพุธหากยังไม่ขาย ป้ายกระดาษแบบเดิมไม่สามารถจับเส้นโค้งค่านี้ได้ ESL สามารถ-แต่ข้อกำหนดการใช้งานแตกต่างอย่างมากจากราคาขายของชำมาตรฐาน

การกำหนดราคามาร์กดาวน์แบบไดนามิกต้องมีความถี่ในการอัปเดตซึ่งจะทำให้แบตเตอรี่ ESL มาตรฐานหมดภายในไม่กี่เดือน แผนกอาหารสดที่อัปเดตราคาสี่รายการทุกวัน-สต็อกในตอนเช้า การปรับช่วงเที่ยงวัน การลดราคาในตอนเย็น การรีเซ็ตข้ามคืน-สิ้นเปลืองแบตเตอรี่ที่ 4 เท่าของอัตราของฉลากร้านค้าศูนย์-ที่อัปเดตสัปดาห์ละครั้ง การเลือกคุณสมบัติทางเคมีของแบตเตอรี่เปลี่ยนจากเซลล์แบบเหรียญ CR2450 มาตรฐานไปสู่เซลล์ลิเธียมไทโอนิลคลอไรด์ที่มีความจุสูงกว่า- หรือตัวเลือกแบบชาร์จใหม่ได้ที่มีสถานีชาร์จแบบเหนี่ยวนำที่ติดตั้งอยู่ในส่วนยึดชั้นวาง

การแสดงวันหมดอายุเพิ่มข้อกำหนดความหนาแน่นของข้อมูล ป้ายราคาธรรมดาอาจมีความยาวประมาณ 50 อักขระ ฉลากอาหารสดที่แสดงราคา ราคาต่อหน่วย วันที่บรรจุ ขาย-ตามวันที่ และใช้-ตามวันที่ต้องมีอักขระ 150+ ตัวในขนาดตัวอักษรที่อ่านได้ พื้นที่แสดงผลเพิ่มขึ้นตามลำดับ ป้ายขนาด 2.9" และ 4.2" กลายเป็นมาตรฐาน โดยที่ขนาด 2.13" ก็เพียงพอสำหรับร้านค้ากลาง

แผนกอาหารทะเลสดของเครือร้านขายของชำแห่งหนึ่งใช้ ESL แบบสามสี- ขนาด 4.2 นิ้วพร้อม NFC ในตัวสำหรับการโต้ตอบกับสมาร์ทโฟนของลูกค้า สีเน้นสีแดงเน้นสินค้าที่ใกล้จะขาย-ตามวันที่พร้อมการกำหนดราคาแบบลดราคาแบบก้าวหน้าอัตโนมัติ: ส่วนลด 15% เมื่อเหลือ 48 ชั่วโมง, 30% ที่ 24 ชั่วโมง, 50% ที่ 12 ชั่วโมง การผสานรวมแบ็กเอนด์จำเป็นต้องมี-การเชื่อมต่อระบบการจัดการสินค้าคงคลังแบบเรียลไทม์-โครงสร้างพื้นฐาน ESL โดยพื้นฐานแล้ว กลายเป็นส่วนหนึ่งของระบบลดการหดตัวของสินค้าคงคลังแทนที่จะเป็นเพียงเครื่องมือกำหนดราคา การลดลง 23% ในแผนกนำร่องที่จ่ายสำหรับการปรับใช้งานทั้งหมดในเจ็ดเดือน

สภาพแวดล้อมกรณีเย็นแนะนำภาวะแทรกซ้อนของอุณหภูมิที่กล่าวถึงก่อนหน้านี้ เครื่องทำความเย็นผลิตภัณฑ์นมที่ทำงานที่อุณหภูมิ 4 องศา จะทำให้การรีเฟรชช้าลงอย่างเห็นได้ชัด กรณีเนื้อสัตว์ที่อุณหภูมิ 2 องศาจะแย่ลง กล่องอาหารแช่แข็งที่อุณหภูมิ - องศา ต้องใช้แผงอุณหภูมิกว้างพิเศษซึ่งมีราคาสูงกว่าหน่วยมาตรฐานถึง 40-60% ผู้ค้าปลีกอาหารแช่แข็งรายหนึ่งเริ่มติดตั้งแผงมาตรฐานในส่วนไอศกรีมของตน ฉลากไม่สามารถอ่านได้ภายในหนึ่งสัปดาห์เนื่องจากมีโกสต์สะสมจากการรีเฟรชที่อุณหภูมิการทำงานไม่เพียงพอ

การไล่ระดับอุณหภูมิภายในตู้แช่เย็นจะสร้างความซับซ้อนเพิ่มเติม ระบบม่านอากาศทำให้เกิดการเปลี่ยนแปลงอุณหภูมิ 8-12 องศาระหว่างขอบด้านหน้า (อุ่นกว่า ใกล้อากาศโดยรอบผสมกัน) และด้านหลัง (เย็นกว่า ใกล้เครื่องระเหย) ฉลากที่ด้านหน้าของกล่องนมอาจทำงานที่ 8 องศา ในขณะที่ฉลากที่ด้านหลังทำงานที่ 2 องศา - ซึ่งแตกต่างกันมากพอที่จะต้องใช้จังหวะเวลาของรูปคลื่นที่แตกต่างกัน การใช้งานที่ซับซ้อนใช้การตรวจจับอุณหภูมิตามฉลากพร้อมพารามิเตอร์การรีเฟรชเฉพาะบุคคล

การติดตามสินค้าคงคลังที่เน่าเสียง่ายการบูรณาการแสดงถึงวิวัฒนาการครั้งต่อไป เมื่อระบบ ESL เชื่อมต่อแบบสองทิศทางกับการจัดการสินค้าคงคลัง ฉลากจะกลายเป็นเซ็นเซอร์และจอแสดงผล -การตรวจจับสินค้าหมด- การระบุเมื่อตำแหน่งชั้นวางว่างเปล่าโดยพิจารณาจากกิจกรรมการขายที่ขาดไป- ช่วยให้สามารถแจ้งเตือนการเติมสินค้าอัตโนมัติ แผนกผลิตสินค้าแห่งหนึ่งลด-เหตุการณ์-ปัญหาสต๊อกสินค้าลง 34% โดยใช้การตรวจสอบสินค้าคงคลังแบบรวม ESL- ซึ่งระบุตำแหน่งที่ไม่มีกิจกรรมการขายเป็นเวลานานกว่า 4 ชั่วโมงในช่วงที่มีการใช้งานสูงสุด

คลังสินค้าและโลจิสติกส์อุตสาหกรรม: ขนาดเปลี่ยนแปลงทุกสิ่ง

การใช้งาน ESL ของคลังสินค้าอุตสาหกรรมดำเนินการภายใต้ข้อจำกัดที่สถาปนิกระบบค้าปลีกไม่ค่อยพบ ร้านขายของชำอาจมี 15,000 SKU บนพื้นที่ 40,000 ตารางฟุต ศูนย์กระจายสินค้าที่ให้บริการเครือข่ายร้านขายของชำนั้นมี SKU 50,000+ รายการบนพื้นที่ 500,000 ตารางฟุต โดยมีเพดานสูง 40 ฟุต โมเดลการแพร่กระจายคลื่นความถี่วิทยุที่ทำงานในสภาพแวดล้อมการค้าปลีกที่มีเพดาน 12- ฟุตล้มเหลวโดยสิ้นเชิงในคลังสินค้าที่มีชั้นวางเหล็กยาวถึง 35 ฟุต

การระบุตำแหน่งของถังต้องมีลำดับความสำคัญในการแสดงผลที่แตกต่างจากป้ายราคาขายปลีก ข้อมูลหลักไม่ใช่ราคา-แต่เป็นรหัสสถานที่ SKU และปริมาณ โดยทั่วไปเทมเพลต ESL ของคลังสินค้าจะแสดงตัวระบุตำแหน่งด้วยแบบอักษรขนาด 48- จุดหรือใหญ่กว่าที่สามารถอ่านได้จากระยะ 3+ เมตร ช่วยให้ผู้ควบคุมรถยกและผู้ปฏิบัติงานแพ็ค- สามารถระบุสถานที่โดยไม่ต้องเข้าใกล้ถังขยะ ข้อกำหนดอัตราส่วนคอนทราสต์เข้มงวดขึ้นเนื่องจากการรับชมเกิดขึ้นภายใต้แสงอุตสาหกรรมที่แปรผันได้-บางทางเดินใต้โคมไฟไฮเบย์โดยตรงที่ 1500+ ลักซ์ และบางแห่งอยู่ในเงามืดที่ 200 ลักซ์

เลือก-เพื่อ-บูรณาการแบบเบาๆขยาย ESL นอกเหนือจากการแสดงผลแบบพาสซีฟไปสู่คำแนะนำเวิร์กโฟลว์ที่ใช้งานอยู่ ไฟ LED ที่รวมเข้ากับจอกระดาษ e- จะกะพริบเพื่อสั่งให้พนักงานเลือกสถานที่ EPD จะแสดงสิ่งที่ควรเลือก ไฟ LED จะแสดงตำแหน่งที่จะเลือก ระบบที่รวมกันจะลดอัตราข้อผิดพลาดในการหยิบจากช่วงปกติ 0.5-1% เหลือ 0.1% หรือดีกว่า การเปลี่ยนแปลงงบประมาณด้านพลังงาน-สัญญาณไฟ LED ในระหว่างการดำเนินการหยิบจะสิ้นเปลืองพลังงานมากกว่า-รอบการรีเฟรชกระดาษ สถาปัตยกรรมแบตเตอรี่จะปรับเปลี่ยนไปตามนั้น โดยมักจะเปลี่ยนไปใช้เซลล์ลิเธียม AA หรือพลังงานแบบมีสายสำหรับสถานที่ที่มีกิจกรรมสูง

สภาพแวดล้อมชั้นวางแบบเบย์สูงระบบการสื่อสาร RF ความเครียด ตะแกรงโลหะทำให้เกิดการรบกวนหลายเส้นทาง ทางเดินสูงทำให้เกิดโซนเงา เกตเวย์เดียวที่ครอบคลุมพื้นที่ค้าปลีก 25 เมตรอาจครอบคลุมพื้นที่ค้าปลีกเพียง 8-10 เมตรในสภาพแวดล้อมคลังสินค้าที่หนาแน่น ความหนาแน่นของเกตเวย์เพิ่มขึ้น 3-4× เมื่อเทียบกับการใช้งานแบบขายปลีกเพื่อความครอบคลุมที่เท่ากัน การใช้งานคลังสินค้าบางแห่งใช้เครือข่ายไฮบริดที่ความถี่ต่ำกว่า 1GHz เพื่อการเจาะเข้าไปในพื้นที่ชั้นวางที่มีความหนาแน่นสูง และใช้ WiFi สำหรับพื้นที่เปิดโล่ง โดยมีมิดเดิลแวร์ที่รวมเลเยอร์การสื่อสารเข้าด้วยกัน

รถยก-จอเคลื่อนที่แบบติดตั้งแสดงถึงตัวแปร ESL ของคลังสินค้าที่เกิดขึ้นใหม่ แทนที่จะติดป้ายชั้นวางแบบตายตัว จอแสดงผลจะติดตั้งบนเสายกและรับคำแนะนำในการเลือกสินค้าแบบเรียลไทม์-ในขณะที่ผู้ปฏิบัติงานนำทางในคลังสินค้า อุปกรณ์เหล่านี้อัปเดต-ตำแหน่ง ปริมาณ ปลายทางถัดไป-อย่างต่อเนื่อง โดยต้องใช้สถาปัตยกรรมพลังงานที่แตกต่างจากป้ายชั้นวางแบบคงที่โดยสิ้นเชิง การเดินสายไฟจากระบบไฟฟ้าของรถยกเป็นมาตรฐาน การทำงานของแบตเตอรี่ไม่สามารถใช้งานได้สำหรับ-การอัปเดตแอปพลิเคชันอย่างต่อเนื่อง

ระบบนับสินค้าคงคลังอัตโนมัติใช้ประโยชน์จากการสื่อสาร ESL แบบสองทิศทาง การบูรณาการ RFID ช่วยให้สามารถนับรอบการผลิตได้โดยอัตโนมัติ-ผลิตภัณฑ์ที่ติดแท็กด้วยบัตร RFID ใกล้กับหน่วย ESL ที่ติดตั้งเครื่องอ่าน RFID และอัปเดตจำนวนสินค้าคงคลังโดยไม่ต้องสแกนด้วยตนเอง การใช้ศูนย์กระจายสินค้าช่วยลดแรงงานในการนับสินค้าคงคลังลง 60% โดยใช้การนับรอบ RFID แบบรวม ESL- ที่รักษาความถูกต้องแม่นยำของสินค้าคงคลังตลอดจนสูงกว่า 99%

การให้คะแนนสภาพแวดล้อมที่รุนแรงเรื่องในบริบททางอุตสาหกรรม การป้องกันฝุ่นและน้ำกระเซ็นที่ระดับ IP54 เป็นพื้นฐานสำหรับ ESL ของคลังสินค้า IP65 เป็นสิ่งจำเป็นในสภาพแวดล้อมที่มีขั้นตอนการทำความสะอาดแบบล้างทำความสะอาด ความต้านทานต่อสารเคมีมีความสำคัญในโรงงานที่ต้องจัดการตัวทำละลายหรือสารทำความสะอาด คลังสินค้าชิ้นส่วนยานยนต์แห่งหนึ่งจำเป็นต้องมีฉลากที่ทนทานต่อการสัมผัสน้ำมันเบรกและน้ำมันเกียร์-ตัวเรือน ESL มาตรฐานที่จะเสื่อมคุณภาพภายในไม่กี่เดือน โครงสร้างพิเศษพร้อมโครงโพลีคาร์บอเนตที่ทนทานต่อสารเคมี-ทำให้ต้นทุนต่อหน่วยเพิ่มขึ้น 35% แต่พิสูจน์แล้วว่าจำเป็นสำหรับการมีอายุการใช้งานที่ยาวนาน

การดูแลสุขภาพและเภสัชกรรม: ความถูกต้องแม่นยำนั้นไม่สามารถ-ต่อรองได้

การใช้งาน ESL ของร้านขายยาต้องเผชิญกับข้อกำหนดด้านกฎระเบียบซึ่งไม่มีอยู่ในการค้าปลีกทั่วไป ข้อผิดพลาดด้านราคาในร้านขายของชำหมายถึงการร้องเรียนของลูกค้าและการเปิดเผยทางกฎหมายที่อาจเกิดขึ้นภายใต้กฎหมายความถูกต้องของราคา ข้อผิดพลาดในการติดฉลากยาในร้านขายยาอาจส่งผลให้ผู้ป่วยได้รับอันตรายหรือเสียชีวิต โปรไฟล์ความเสี่ยงจะเปลี่ยนลำดับความสำคัญในการออกแบบระบบโดยพื้นฐาน

จอแสดงการระบุตัวยาต้องการความหนาแน่นของข้อมูลมากกว่า ESL สำหรับการค้าปลีกทั่วไป ฉลากชั้นวางยาต้องแสดงชื่อยา (ยี่ห้อและชื่อสามัญ) ความแรง รูปแบบขนาดยา หมายเลข NDC ราคา ราคาต่อหน่วย ผู้ผลิต และข้อกำหนดในการจัดเก็บบ่อยครั้ง การติดตั้งสิ่งนี้บนฉลากขนาด 2.13" ต้องใช้ความระมัดระวังในการพิมพ์- หรือโดยทั่วไปแล้วคือการติดตั้งจอแสดงผลขนาด 2.9" หรือใหญ่กว่า ร้านขายยาบางแห่งใช้ฉลากขนาด 4.2 นิ้วพร้อมรหัส QR เชื่อมโยงเพื่อกรอกข้อมูลการสั่งยา

การตรวจสอบความถูกต้องของบาร์โค้ดกลายเป็นเรื่องสำคัญ เจ้าหน้าที่ร้านขายยาสแกนยาหลายครั้งระหว่างขั้นตอนการจ่ายยา-การรับ การเก็บเข้าลิ้นชัก การดึง การตรวจสอบ และการจ่ายยา บาร์โค้ดที่แสดง ESL- จะต้องสแกนอย่างถูกต้องในทุกขั้นตอน สิ่งนี้ทำให้ข้อกำหนดอัตราส่วนคอนทราสต์กระชับขึ้นเกินกว่าขั้นต่ำของการขายปลีก การทดสอบในอุปกรณ์สแกนร้านขายยาพบว่าเครื่องสแกนเพื่อยืนยันเภสัชกรรุ่นเก่า-บางเครื่องยังคงใช้เทคโนโลยี CCD แทนที่จะเป็นเครื่องสแกนแบบเลเซอร์หรือภาพที่ทันสมัย-ต้องการคอนทราสต์ 10:1 หรือดีกว่าเพื่อการอ่านที่เชื่อถือได้ การเลือกแผงต้องพิจารณาถึงอุปกรณ์-การสแกนตัวพิมพ์ที่แย่ที่สุดในฐานที่ติดตั้ง

พื้นที่สารควบคุมแนะนำข้อกำหนดด้านความปลอดภัยทางกายภาพ ยาตามกำหนดการ II-V ต้องการพื้นที่เก็บข้อมูลที่ปลอดภัยพร้อมบันทึกการเข้าถึง ESL ในตู้เก็บสารควบคุมต้องทำงานร่วมกับระบบควบคุมการเข้าออกของตู้-ซึ่งแสดงตัวบ่งชี้การเข้าถึงแบบจำกัด บันทึกว่าป้ายใดที่มองเห็นได้ในระหว่างการเปิดตู้แต่ละครั้ง ซึ่งอาจปิดการใช้งานการแสดงผลระหว่างความพยายามในการเข้าถึงโดยไม่ได้รับอนุญาต ร้านขายยาในโรงพยาบาลแห่งหนึ่งผสานรวม ESL เข้ากับระบบการจัดการสารควบคุมเพื่อแสดง-จำนวนสินค้าคงคลังตามเวลาจริงที่อัปเดตโดยอัตโนมัติเมื่อมีการจ่ายยา ช่วยลดการกระทบยอดการนับด้วยตนเอง

การเก็บยาแช่เย็นผสมผสานข้อกำหนดด้านความถูกต้องแม่นยำของร้านขายยาเข้ากับความท้าทาย-อุณหภูมิโซ่เย็น วัคซีน อินซูลิน และสารชีวภาพบางชนิดต้องมีการเก็บรักษาที่อุณหภูมิ 2-8 องศา จำเป็นต้องมีแผง ESL อุณหภูมิแบบกว้าง- การใช้งานห้องเย็นในร้านขายยาบางแห่งจำเป็นต้องมีการบันทึกอุณหภูมิด้วยเซ็นเซอร์แบบรวม ESL- ที่แสดงอุณหภูมิปัจจุบันควบคู่ไปกับข้อมูลยา ซึ่งให้การตรวจสอบด้วยภาพว่าสภาพการจัดเก็บยังคงอยู่ในข้อกำหนด โดยไม่ต้องให้พนักงานตรวจสอบอุปกรณ์ตรวจสอบแยกต่างหาก

ประกอบกิจการร้านขายยาในโรงพยาบาลเพิ่มความซับซ้อนนอกเหนือจากร้านขายยาแบบขายปลีก รถเข็นยา ตู้จ่ายยาอัตโนมัติ และที่ตั้งร้านขายยาผ่านดาวเทียม ต่างก็มีข้อกำหนด ESL ที่แตกต่างกัน ESL แบบติดตั้งกับรถเข็น-ต้องใช้โครงสร้างที่ทนทานเพื่อให้สามารถขนส่งซ้ำได้ จอแสดงผลจะต้องสามารถอ่านได้ภายใต้แสงไฟฟลูออเรสเซนต์ตามปกติในทางเดินของโรงพยาบาล การรวมตู้จ่ายอัตโนมัติต้องใช้โปรโตคอลการสื่อสารที่เข้ากันได้กับซอฟต์แวร์การจัดการตู้-ซึ่งมักเป็นระบบที่เป็นกรรมสิทธิ์ซึ่งมีความสามารถในการรวมระบบของบุคคลที่สามที่จำกัด-

เอกสารการปฏิบัติตามกฎระเบียบต้องการเส้นทางการตรวจสอบที่ระบบ ESL ค้าปลีกไม่ค่อยมีให้ การรับรองคณะกรรมการร่วมสำหรับร้านขายยาในโรงพยาบาลจำเป็นต้องมีเอกสารแสดงความถูกต้องแม่นยำในการติดฉลากยา ระบบการจัดการ ESL จะต้องบันทึกการอัปเดตฉลากทุกครั้งด้วยการประทับเวลา การอนุญาตผู้ใช้ และรายละเอียดการเปลี่ยนแปลงเนื้อหา การสำรวจคณะกรรมการร่วมของระบบโรงพยาบาลแห่งหนึ่งได้ตรวจสอบความสามารถในเส้นทางการตรวจสอบ ESL โดยเฉพาะ ผู้สำรวจขอเอกสารขั้นตอนการตรวจสอบความถูกต้องของฉลากในช่วง 12 เดือนที่ผ่านมา

อิเล็กทรอนิกส์และการค้าปลีกที่มีมูลค่าสูง-: ราคาที่แข่งขันได้ตามเวลาจริง-

การค้าปลีกเครื่องใช้ไฟฟ้าดำเนินธุรกิจในราคา-ในตลาดที่โปร่งใส โดยที่ลูกค้าจะตรวจสอบราคาของคู่แข่งบนสมาร์ทโฟนเป็นประจำขณะยืนอยู่ในร้านค้า คุณค่าของ ESL เปลี่ยนจากการประหยัดแรงงานไปสู่ความสามารถในการตอบสนองต่อการแข่งขัน-ความสามารถในการจับคู่หรือเอาชนะราคาของคู่แข่งในแบบเรียลไทม์- แทนที่จะรอการอัปเดตไฟล์ราคาในชั่วข้ามคืน

บูรณาการการตรวจสอบราคาที่แข่งขันได้เชื่อมต่อระบบ ESL กับบริการข่าวกรองราคาที่ขูดเว็บไซต์ของคู่แข่งอย่างต่อเนื่อง เมื่อคู่แข่งรายใหญ่ลดราคาสมาร์ทโฟนเรือธง บริการข่าวกรองราคาจะตรวจจับการเปลี่ยนแปลงภายในไม่กี่นาที เครื่องมือกำหนดราคาจะประเมินกฎมาร์จิ้น และราคาที่อัปเดตจะเผยแพร่ไปยังป้ายกำกับชั้นวางภายในกรอบเวลาแฝงของเครือข่าย 3-10 วินาที ผู้ค้าปลีกอุปกรณ์อิเล็กทรอนิกส์รายหนึ่งลดราคา-กระตุ้นการหยุดงานประท้วง 18% หลังจากใช้การจับคู่ราคาที่แข่งขันได้แบบเรียลไทม์ผ่านโครงสร้างพื้นฐาน ESL ของตน

การแสดงข้อมูลผลิตภัณฑ์ที่หลากหลายเหมาะสมกับการซื้อที่ต้องพิจารณาสูงกว่าตามแบบฉบับของการขายปลีกอุปกรณ์อิเล็กทรอนิกส์ ลูกค้าที่ซื้อแล็ปท็อปราคา 1,500 เหรียญสหรัฐต้องการข้อมูลจำเพาะ-โปรเซสเซอร์ หน่วยความจำ พื้นที่เก็บข้อมูล ความละเอียดในการแสดงผล และอายุการใช้งานแบตเตอรี่ ESL รูปแบบที่ใหญ่กว่า (7.5" และสูงกว่า) ช่วยให้สามารถแสดงข้อมูลจำเพาะที่ก่อนหน้านี้จำเป็นต้องใช้การ์ดข้อมูลจำเพาะที่พิมพ์ออกมา ผู้ค้าปลีกอุปกรณ์อิเล็กทรอนิกส์บางรายใช้อุปกรณ์ติดตั้งร่วมกับกระดาษอิเล็กทรอนิกส์-สำหรับการกำหนดราคาและข้อมูลจำเพาะควบคู่ไปกับหน้าจอ LCD ขนาดเล็กสำหรับเนื้อหาวิดีโอส่งเสริมการขาย- โดยใช้ประโยชน์จากจุดแข็งของแต่ละเทคโนโลยี

ส่วนแสดงอุปกรณ์เสริมใช้ ESL เพื่อกระตุ้นยอดขายไฟล์แนบ จอแสดงผลที่แสดงข้อมูล "ใช้งานได้กับ:" จะเชื่อมโยงผลิตภัณฑ์หลักเข้ากับอุปกรณ์เสริมที่เข้ากันได้-เคสสำหรับโทรศัพท์ สายไฟสำหรับแล็ปท็อป เกมสำหรับคอนโซล การกำหนดราคาไฟล์แนบแบบไดนามิกสามารถเสนอส่วนลดเป็นชุดที่แสดงบน ESL อุปกรณ์เสริม เมื่อ ESL ผลิตภัณฑ์หลักระบุระดับสินค้าคงคลังที่ต้องมีการเคลื่อนไหว

การบูรณาการการป้องกันการโจรกรรมมีความเกี่ยวข้องกับสินค้าที่มีมูลค่าสูง- ระบบ ESL สามารถผสานรวมกับการเฝ้าระวังบทความอิเล็กทรอนิกส์ (EAS) และการติดตามสินค้าคงคลังโดยใช้ RFID- เมื่อแท็ก EAS ถูกลบออกโดยไม่มีการปิดใช้งานที่เหมาะสม ESL ที่เกี่ยวข้องสามารถแสดงการแจ้งเตือนหรือการเปลี่ยนแปลงลักษณะที่ปรากฏ การใช้งานที่ซับซ้อนมากขึ้นจะอัปเดตจำนวนสินค้าคงคลังแบบเรียลไทม์-เมื่อผลิตภัณฑ์ถูกถอดออกจากอุปกรณ์รักษาความปลอดภัย ซึ่งช่วยให้สามารถ-รับรู้ถึงสต็อกสินค้าได้ทันที

ราคาวงจรชีวิตผลิตภัณฑ์สำหรับอุปกรณ์อิเล็กทรอนิกส์เป็นไปตามรูปแบบที่คาดเดาได้-การกำหนดราคาระดับพรีเมียม ราคาช่วงกลางชีวิตที่แข่งขันได้ ราคาช่วงสิ้นสุด-ของ-ชีวิต ESL เปิดใช้งานกฎการกำหนดราคาตลอดวงจรอัตโนมัติที่ปรับระยะขอบตามอายุของผลิตภัณฑ์ ระดับสินค้าคงคลัง และกำหนดการเปิดตัวผลิตภัณฑ์รุ่นต่อๆ ไป เมื่อ iPhone ใหม่เปิดตัว ESL รุ่นก่อนหน้าจะอัปเดตโดยอัตโนมัติด้วยการกำหนดราคาลดล้างตามกฎ-กฎมาร์จิ้นที่กำหนดไว้ล่วงหน้า โดยไม่มีการแทรกแซงด้วยตนเอง

การจัดการหน่วยสาธิตในการค้าปลีกอุปกรณ์อิเล็กทรอนิกส์ใช้รูปแบบ ESL ที่ออกแบบมาสำหรับการติดตั้งจอแสดงผลผลิตภัณฑ์ หน่วยเหล่านี้มักจะทำงานร่วมกับสายโยงความปลอดภัย ระบบการจัดการพลังงาน และคีออสแบบโต้ตอบ จอแสดงผลอาจแสดงราคาเมื่อไม่ได้ใช้งานและสลับไปใช้ไฮไลต์คุณสมบัติเมื่อลูกค้าโต้ตอบกับผลิตภัณฑ์สาธิต การใช้งานบางอย่างใช้เซนเซอร์จับความใกล้เคียงเพื่อตรวจจับการมีอยู่ของลูกค้าและอัปเดตเนื้อหาที่แสดงให้สอดคล้องกัน

ชิ้นส่วนอุตสาหกรรมและ MRO: ความท้าทายด้านสินค้าคงคลัง-ระยะยาว

ผู้จัดจำหน่ายการบำรุงรักษา ซ่อมแซม และการดำเนินงาน (MRO) และซัพพลายเออร์ชิ้นส่วนอุตสาหกรรมจัดการโปรไฟล์สินค้าคงคลังที่แตกต่างจากการค้าปลีกของผู้บริโภคอย่างสิ้นเชิง ผู้จัดจำหน่าย MRO ทั่วไปมี 100,000+ SKU ที่มี-การกระจายส่วนท้าย- 20% ของ SKU สร้างรายได้ 80% ในขณะที่ 80% ของ SKU อยู่โดยมีการเคลื่อนไหวน้อยที่สุด วิธีการติดฉลากแบบเดิมๆ จะล้มเหลวในเชิงเศรษฐกิจ เมื่อค่าบำรุงรักษาฉลากเกินส่วนต่างของผลิตภัณฑ์สำหรับสินค้าที่เคลื่อนไหวช้า

เศรษฐศาสตร์นับ-SKU-สูงกะการคำนวณ ESL ROI ในการขายปลีกของชำ การคืนทุนของ ESL มาจากการประหยัดแรงงานจากการเปลี่ยนแปลงราคาเป็นหลัก ในการจัดจำหน่าย MRO การคืนทุนมาจากการปรับปรุงความถูกต้องของสินค้าคงคลัง และลดความล้าสมัยของ-สต็อกที่เคลื่อนไหวช้า ผู้จัดจำหน่ายตัวยึดลดการตัด-สินค้าคงคลังลง 31% หลังจากใช้การติดตามสินค้าคงคลังแบบรวม ESL- ซึ่งระบุว่า-สต็อกเคลื่อนไหวช้าสำหรับการกำหนดราคาส่งเสริมการขายก่อนที่จะล้าสมัย

การแสดงข้อกำหนดทางเทคนิคข้อกำหนดมีลักษณะคล้ายกับร้านขายยามากกว่าร้านขายของชำ ชิ้นส่วนอุตสาหกรรมจำเป็นต้องมีการแสดงข้อกำหนดด้านมิติ เกรดวัสดุ ใบรับรอง และข้อมูลความเข้ากันได้ ESL ของผู้จัดจำหน่ายตลับลูกปืนจะแสดง: หมายเลขชิ้นส่วน ผู้ผลิต เส้นผ่านศูนย์กลางของรู เส้นผ่านศูนย์กลางภายนอก ความกว้าง อัตราความเร็ว อัตราโหลด และข้อกำหนดเฉพาะที่เกี่ยวข้อง (ISO, ABEC ฯลฯ) ข้อกำหนดความหนาแน่นของข้อมูลผลักดันไปสู่จอแสดงผลขนาดใหญ่และการออกแบบตัวอักษรอย่างระมัดระวัง

ระบบระบุตำแหน่งถังขยะในการจำหน่ายชิ้นส่วนมักใช้รูปแบบการเข้ารหัสตำแหน่งที่เป็นกรรมสิทธิ์ซึ่งพัฒนาขึ้นมาเป็นเวลาหลายทศวรรษของการดำเนินงาน การรวม ESL จะต้องรองรับรูปแบบตำแหน่งเดิมในขณะที่เปิดใช้งานการโยกย้ายไปสู่การเข้ารหัสตำแหน่งที่เป็นมาตรฐาน การจัดการการเปลี่ยนแปลงมีความสำคัญพอๆ กับการใช้งานทางเทคนิค- พนักงานคลังสินค้าที่คุ้นเคยกับรหัสสถานที่ที่พวกเขาใช้มา 20 ปีจะต่อต้านการเปลี่ยนแปลงรูปแบบโดยไม่คำนึงถึงความสามารถของระบบ

อาคารผู้โดยสารหันหน้าเข้าหาลูกค้า-ที่เคาน์เตอร์อะไหล่จะได้รับประโยชน์จากการรวม ESL เมื่อลูกค้าขอชิ้นส่วน พนักงานเคาน์เตอร์จะสอบถามระบบ และ ESL จะแสดงที่ตำแหน่งจัดเก็บจะสว่างขึ้นหรือแสดงคำแนะนำในการรับสินค้า ผู้จัดจำหน่ายชิ้นส่วนบางรายได้ใช้ขั้นตอนการทำงาน "นำไปยังเคาน์เตอร์" โดยที่ ESL จะแสดงที่ตำแหน่งถังขยะแสดงคำแนะนำในการเลือกและชื่อบุคลากรที่เคาน์เตอร์ ช่วยให้สามารถโต้ตอบการบริการลูกค้าได้พร้อมกันหลายรายการพร้อมการระบุการระบุการรับสินค้าที่ชัดเจน

การประกอบและการประกอบใช้ ESL เพื่อเป็นแนวทางในการเลือกส่วนประกอบสำหรับการประกอบหลาย- ชุดระบบไฮดรอลิกอาจรวมถึงปั๊ม มอเตอร์ วาล์ว ข้อต่อ สายยาง และของเหลว-ซึ่งแต่ละชิ้นจัดเก็บไว้ในคลังสินค้าที่แตกต่างกัน ESL ที่แสดงในแต่ละสถานที่จะแสดงลำดับชุดอุปกรณ์ ปริมาณที่ต้องการ และสถานะความเสร็จสมบูรณ์ การผสานรวมกับเอกสารประกอบจะแสดงคำแนะนำการทำงานควบคู่ไปกับการระบุส่วนประกอบ

ผู้ขาย-สินค้าคงคลังที่มีการจัดการ (VMI)โปรแกรมใช้ประโยชน์จาก ESL เพื่อการแบ่งปันการมองเห็น เมื่อซัพพลายเออร์จัดการระดับสินค้าคงคลัง ณ สถานที่ตั้งของลูกค้า ESL จะสามารถแสดงสถานะการเติม วันที่จัดส่งที่เข้ามา และความพร้อมในสต็อค ความโปร่งใสนี้สนับสนุนโปรแกรมการผลิตแบบทันเวลา-ภายใน-ที่ต้องการชิ้นส่วนที่เชื่อถือได้โดยไม่ต้องลงทุนสินค้าคงคลังมากเกินไป

ESL เทียบกับเทคโนโลยีการแสดงผลทางเลือก ส่วนใหม่

การเลือก ESL ไม่ใช่แค่การเลือกแผงกระดาษ e- ที่ดีที่สุดเท่านั้น เป็นเรื่องเกี่ยวกับการเลือกเทคโนโลยีการแสดงผลที่เหมาะสมสำหรับการใช้งานอ-กระดาษแข่งขันกับชั้นวาง LCD แสดง, การแสดงส่วนต่างๆ และป้ายกระดาษแบบดั้งเดิม-ซึ่งแต่ละป้ายมีลักษณะการทำงาน โครงสร้างต้นทุน และจุดที่น่าสนใจในการใช้งานที่แตกต่างกัน การวิเคราะห์ต่อไปนี้เป็นพื้นฐานทางเทคนิคสำหรับการตัดสินใจเลือกเทคโนโลยี

E-ฉลากชั้นวางอิเล็กทรอนิกส์แบบกระดาษ (EPD)

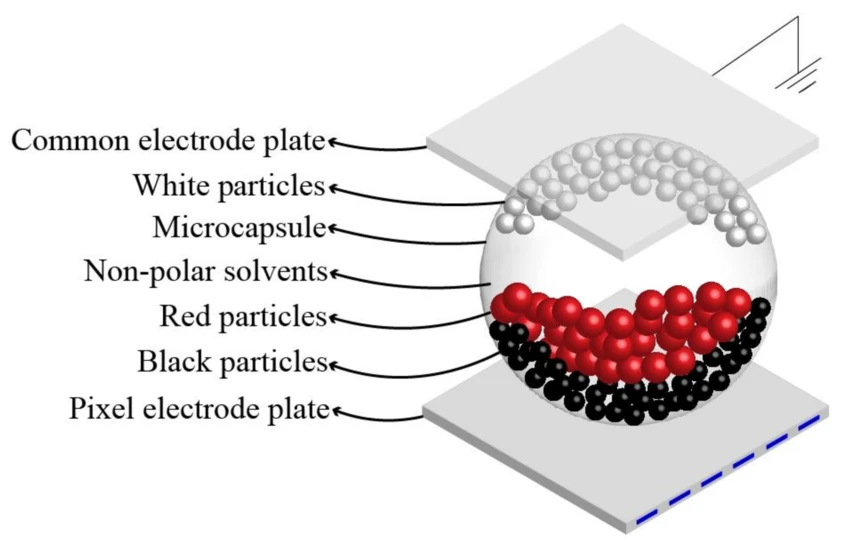

หลักการทำงาน: การเคลื่อนตัวของอนุภาคอิเล็กโตรโฟเรติกในสารแขวนลอยไมโครแคปซูลภายใต้สนามไฟฟ้าที่ใช้ Bistable-รักษาภาพโดยไม่ต้องใช้พลังงาน

จุดแข็ง: การใช้พลังงานเป็นศูนย์เมื่ออยู่นิ่ง (ความเสถียรที่แท้จริง), ความสามารถในการอ่านแสงโดยรอบที่ดีเยี่ยม, มุมมองที่กว้าง (170 องศา +), ลักษณะเหมือนกระดาษ-ที่ผสานรวมเข้ากับสภาพแวดล้อมในร้านค้าปลีกอย่างเป็นธรรมชาติ, อายุการใช้งานแบตเตอรี่หลายปี-จากเซลล์แบบเหรียญ, ความสามารถในการอ่านแสงแดดสำหรับการใช้งานกลางแจ้งและ-ความสว่างสูง

ข้อจำกัด: รีเฟรชช้า (300-2000ms สำหรับการอัปเดตแบบเต็ม), ความสามารถด้านสีที่จำกัด (1-4 สีสำหรับผลิตภัณฑ์เชิงพาณิชย์, การเกิดสีใหม่ทั้งหมด), Ghosting Artifact ที่ต้องรีเฟรชเต็มรูปแบบเป็นระยะ, ประสิทธิภาพการทำงานของอุณหภูมิเย็นลดลง, ต้นทุนต่อหน่วยเริ่มต้นสูงกว่าทางเลือก LCD

โครงสร้างต้นทุน: โมดูลการแสดงผล $3-15 ขึ้นอยู่กับความสามารถขนาดและสี ชุด ESL ครบชุดพร้อมตัวควบคุม การสื่อสาร ตัวเครื่อง และแบตเตอรี่ 8-40 ดอลลาร์ โครงสร้างพื้นฐาน (เกตเวย์ ซอฟต์แวร์การจัดการ) จะเพิ่ม 0.50-2 ดอลลาร์ต่อฉลากสำหรับการใช้งานทั่วไป

การใช้งานที่เหมาะสมที่สุด: การติดฉลากราคาขายปลีกที่เน้น-โดยมีการอัปเดตไม่บ่อยนัก (ร้านขายของชำ สินค้าทั่วไป ร้านขายยา) กลางแจ้งหรือสภาพแวดล้อมที่มีแสงสว่าง-โดยรอบ-สูง การปรับใช้ที่ให้ความสำคัญกับอายุการใช้งานแบตเตอรี่มากกว่าความเร็วการอัปเดต แอปพลิเคชันที่ต้องใช้กระดาษ- เช่น ความสวยงาม

จอแสดงผลชั้นวาง LCD

หลักการทำงาน: การปรับแสงคริสตัลเหลวพร้อมไฟพื้นหลัง LED ต้องใช้พลังงานอย่างต่อเนื่องสำหรับแบ็คไลท์ สถานะการแสดงผลไม่ได้รับการบำรุงรักษาหากไม่มีพลังงาน

จุดแข็ง: รีเฟรชที่รวดเร็ว (มาตรฐาน 60Hz เหมาะสำหรับวิดีโอ), ความสามารถด้านสีเต็มรูปแบบพร้อมสีนับล้าน, ความสว่างสูงเพื่อความสนใจ-การส่งเสริมการขายที่ดึงดูดความสนใจ, ความสามารถในการแสดงวิดีโอและภาพเคลื่อนไหว, เทคโนโลยีที่สมบูรณ์พร้อมระบบนิเวศของซัพพลายเออร์ที่กว้างขวาง

ข้อจำกัด: การใช้พลังงานอย่างต่อเนื่อง (3-15W สำหรับจอแสดงผลขอบชั้นวางทั่วไป), ประสิทธิภาพของแสงโดยรอบต่ำ (ลักษณะที่ปรากฏหายไปในสภาพแวดล้อมการค้าปลีกที่สว่างสดใส), ข้อจำกัดของมุมมอง (ปกติ ±60 องศาก่อนการเปลี่ยนสี), ไฟแบ็คไลท์ล้มเหลวเป็นโหมดความล้มเหลวทั่วไป ต้องใช้โครงสร้างพื้นฐานด้านพลังงานแบบมีสาย

โครงสร้างต้นทุน: โมดูลแสดงผล 15-50 เหรียญสหรัฐ ขึ้นอยู่กับขนาด ชั้นวางแบบเครือข่ายที่สมบูรณ์จะแสดงราคา 50-200 ดอลลาร์; ค่าใช้จ่ายในการติดตั้งมักจะสูงกว่าต้นทุนฮาร์ดแวร์เนื่องจากข้อกำหนดด้านโครงสร้างพื้นฐานด้านพลังงาน

การใช้งานที่เหมาะสมที่สุด: ภาพปิดท้ายการส่งเสริมการขายที่มีแอนิเมชันดึงดูดความสนใจ วิดีโอ-การแสดงโฆษณาที่มีความสามารถ -แคมเปญส่งเสริมการขายที่มีเวลาจำกัด สภาพแวดล้อมที่มีการควบคุมแสงสว่าง (ภายในห้างสรรพสินค้า ร้านค้าในสนามบิน) แอปพลิเคชันที่มีโครงสร้างพื้นฐานด้านพลังงานอยู่แล้ว

ส่วนจอแสดงผล LCD

หลักการทำงาน: ส่วนผลึกเหลวแบบธรรมดา (เช่น หน้าจอเครื่องคิดเลข) ขับเคลื่อนโดยตัวขับส่วนเฉพาะ ใช้พลังงานต่ำมากแต่จำกัดไว้เฉพาะชุดอักขระที่กำหนดไว้ล่วงหน้า-

จุดแข็ง: ต้นทุนต่ำมาก ($0.50-2 ต่อจอแสดงผล) การใช้พลังงานต่ำมาก (ไมโครแอมป์สำหรับจอแสดงผลแบบคงที่) ช่วงอุณหภูมิที่กว้าง ระบบอิเล็กทรอนิกส์ในการขับขี่ที่เรียบง่าย ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วตลอดการใช้งานหลายทศวรรษ

ข้อจำกัด: รูปแบบส่วนคงที่จำกัดเนื้อหาที่แสดงได้ (โดยทั่วไปจะเป็นตัวเลขและอักขระที่จำกัดเท่านั้น) ไม่มีความสามารถด้านกราฟิก ตัวเลือกขนาดที่จำกัด รูปลักษณ์ที่สวยงามลงวันที่ อักขระแต่ละตัวต้องใช้รูปแบบส่วนเฉพาะ

โครงสร้างต้นทุน: แสดงโมดูลที่มีปริมาณต่ำกว่า $1; หน่วยแสดงราคาที่สมบูรณ์ $2-5; ต้นทุนโครงสร้างพื้นฐานขั้นต่ำ

การใช้งานที่เหมาะสมที่สุด: การแสดงราคาเป็นตัวเลขล้วนๆ โดยไม่จำเป็นต้องมีความยืดหยุ่นของเนื้อหา การปรับใช้-ที่ละเอียดอ่อนที่มีต้นทุนสูง แอปพลิเคชันที่มีปริมาณมาก- โดยให้ความสำคัญกับการประหยัดต่อหน่วยมากกว่าความสามารถ การใช้งานในสภาพแวดล้อมที่รุนแรงซึ่งอุปกรณ์อิเล็กทรอนิกส์ที่ซับซ้อนสร้างความเสี่ยงด้านความน่าเชื่อถือ

ป้ายกระดาษ (แบบแมนนวล)

หลักการทำงาน: ฉลากกระดาษพิมพ์ใส่ในที่ใส่พลาสติกหรือติดติดกับขอบชั้นวางโดยตรง อัปเดตด้วยตนเองโดยพนักงานร้านค้า

จุดแข็ง: ต้นทุนเทคโนโลยีต่ำที่สุด (ศูนย์อย่างมีประสิทธิภาพสำหรับฮาร์ดแวร์จอแสดงผล), ความยืดหยุ่นด้านกราฟิกไม่จำกัด, อุปกรณ์อิเล็กทรอนิกส์ไม่ล้มเหลว, ไม่มีข้อกำหนดด้านโครงสร้างพื้นฐาน, ขั้นตอนการทำงานที่คุ้นเคยสำหรับพนักงานค้าปลีก

ข้อจำกัด: กระบวนการอัปเดตที่ต้องใช้แรงงาน-อย่างเข้มข้น (15-30 วินาทีต่อฉลากสำหรับพนักงานที่มีประสบการณ์) มีแนวโน้มที่จะเกิดข้อผิดพลาด (ปัญหาความถูกต้องของราคาโดยประมาณ 5-15% ในร้านค้าปลีกทั่วไป) ต้นทุนวัสดุและวัสดุสิ้นเปลืองในการพิมพ์ ความสามารถที่จำกัดในการดำเนินการเปลี่ยนแปลงราคาอย่างรวดเร็ว ขยะต่อสิ่งแวดล้อมจากการกำจัดฉลาก

โครงสร้างต้นทุน: ผู้ถือฉลาก $0.10-0.50 ต่ออัน; ป้ายกระดาษ $0.01-0.05 ต่ออัน ค่าแรงและวัสดุอย่างต่อเนื่องมักจะเกินต้นทุนวงจร ESL ภายใน 2-4 ปีสำหรับแอปพลิเคชันที่มีการอัพเดตความถี่สูง

การใช้งานที่เหมาะสมที่สุด: การดำเนินการค้าปลีกขนาดเล็กมากโดยที่ค่าแรงไม่มีนัยสำคัญ (ร้านค้าที่เจ้าของ-ดำเนินการ) สภาพแวดล้อมที่มีความถี่ในการอัปเดตต่ำมาก การค้าปลีกแบบชั่วคราวหรือป๊อปอัป- ที่การลงทุนด้านโครงสร้างพื้นฐานไม่สมเหตุสมผล แอปพลิเคชันที่ต้องใช้รูปแบบทางกายภาพที่ผิดปกติซึ่งไม่มีในตัวเลือกอิเล็กทรอนิกส์

กรอบการคัดเลือกเทคโนโลยี

เกณฑ์การตัดสินใจในการเลือกเทคโนโลยีการแสดงผลเกี่ยวข้องกับหลายปัจจัยที่ต้องชั่งน้ำหนักตามลำดับความสำคัญของการใช้งาน:

ความถี่ในการอัพเดตมีอิทธิพลอย่างมากต่อการเลือกใช้เทคโนโลยี แอปพลิเคชันที่มีการอัปเดตน้อยกว่ารายสัปดาห์ไม่ค่อยเหมาะสมในการลงทุน ESL ฉลากกระดาษยังคงความประหยัด แอปพลิเคชันที่มีการอัพเดตรายวันจะถึงจุดคุ้มทุนของ ESL ภายใน 2-3 ปี แอปพลิเคชันที่มีการอัปเดตรายวันหลายรายการสนับสนุนเศรษฐศาสตร์ ESL เป็นอย่างยิ่ง

ความซับซ้อนของเนื้อหาส่งผลต่อการเลือกใช้เทคโนโลยี การแสดงราคาเป็นตัวเลขล้วนๆ สามารถใช้ Segment LCD ในราคาที่ถูกที่สุดได้ ราคาบวกข้อความที่จำกัด (ชื่อผลิตภัณฑ์ ราคาต่อหน่วย) เหมาะกับ-กระดาษ ESL เนื้อหากราฟิกหรือวิดีโอที่สมบูรณ์ต้องใช้ LCD แม้ว่าค่าไฟจะสูงกว่าก็ตาม

สภาพแวดล้อมจำกัดตัวเลือก แสงโดยรอบที่สูง (กลางแจ้ง หน้าต่าง แสงสว่างในร้านค้า) ช่วยให้-มีแสงสะท้อนจากกระดาษอิเล็กทรอนิกส์ สภาพแวดล้อมแสงที่ได้รับการควบคุมสามารถใช้ LCD ได้อย่างมีประสิทธิภาพ อุณหภูมิที่สูงเกินไป (แช่เย็น กลางแจ้ง) จำเป็นต้องมีการให้คะแนนแผงที่เหมาะสม โดยไม่คำนึงถึงตัวเลือกเทคโนโลยี

ความพร้อมใช้งานของโครงสร้างพื้นฐานด้านพลังงานมักจะกำหนดความเป็นไปได้ สถานที่ที่ไม่มีไฟฟ้าใช้หรือที่ที่ไฟฟ้าใช้อยู่จะมีราคาแพงมาก โดยพื้นฐานแล้วจะต้องใช้พลังงานจากแบตเตอรี่- ESL สถานที่ที่มีโครงสร้างพื้นฐานด้านพลังงานอยู่แล้ว (เหนือ-วงจรไฟส่องสว่างชั้นวาง) สามารถพิจารณาตัวเลือก LCD ได้

การวิเคราะห์ต้นทุนรวมในการเป็นเจ้าของควรพิจารณา:

ตัวเลขเหล่านี้แตกต่างกันอย่างมากโดยขึ้นอยู่กับต้นทุนค่าแรงในท้องถิ่น ความถี่ในการอัปเดต และขนาดการปรับใช้ โดยทั่วไปการคำนวณจะสนับสนุน ESL สำหรับความถี่ในการอัปเดตที่สูงกว่า 1-2 ครั้งต่อสัปดาห์ในตลาดแรงงานเศรษฐกิจที่พัฒนาแล้ว

กลยุทธ์การปรับใช้แบบไฮบริด

มีผู้ค้าปลีกเพียงไม่กี่รายที่ใช้เทคโนโลยีการแสดงผลเดียวในทุกแอปพลิเคชัน กลยุทธ์แบบไฮบริดจะจับคู่เทคโนโลยีกับข้อกำหนดการใช้งานภายในสภาพแวดล้อมการค้าปลีกเดียว:

E-กระดาษสำหรับราคา LCD สำหรับการส่งเสริมการขายใช้ ESL สำหรับการกำหนดราคาตามปกติทั่วทั้งร้านค้า ในขณะที่ใช้หน้าจอ LCD ที่ฝาปิดท้าย พื้นที่ชำระเงิน และจุดส่งเสริมการขายยอดนิยมที่ความสามารถด้านวิดีโอและความสว่างสูงดึงดูดความสนใจของลูกค้า แนวทางนี้รวบรวมคุณประโยชน์ด้านประสิทธิภาพ ESL สำหรับป้ายกำกับจำนวนมาก ขณะเดียวกันก็รักษาความยืดหยุ่นในการส่งเสริมการขายในส่วนที่สำคัญที่สุด

ส่วน LCD สำหรับราคา -กระดาษสำหรับข้อมูลใช้จอแสดงผลแบบเซ็กเมนต์ราคาไม่แพงสำหรับการกำหนดราคาแบบตัวเลขอย่างแท้จริง ในขณะที่ใช้จอแสดงผลกระดาษอิเล็กทรอนิกส์ขนาดใหญ่-สำหรับข้อมูลผลิตภัณฑ์โดยละเอียด โดยที่ความซับซ้อนของเนื้อหาเป็นตัวกำหนดต้นทุนพรีเมียม วิธีการนี้ช่วยลดต้นทุนสำหรับ-ป้ายกำกับพื้นฐานที่มีปริมาณสูง ขณะเดียวกันก็ทำให้สามารถแสดงข้อมูลที่หลากหลายโดยที่มูลค่าของลูกค้าเป็นสิ่งที่สมเหตุสมผลในการลงทุน

การจับคู่เทคโนโลยีโซนอุณหภูมิ-ใช้งาน ESL มาตรฐานในพื้นที่ค้าปลีกโดยรอบในขณะที่ใช้-รูปแบบอุณหภูมิที่กว้างในโซนตู้เย็น และอาจเลือกใช้การแสดงส่วนที่แข็งกว่าในส่วนช่องแช่แข็ง ซึ่งประสิทธิภาพของกระดาษ-อุณหภูมิ e- ที่กว้างยิ่งกว่านั้นก็ด้อยลง การเลือกเทคโนโลยีเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมมากกว่าการใช้ข้อกำหนดเฉพาะที่เหมือนกัน

ปรับขนาด-โครงสร้างพื้นฐานที่เหมาะสมอาจใช้ ESL กับโครงสร้างพื้นฐานเครือข่ายเต็มรูปแบบในร้านค้ารูปแบบขนาดใหญ่-ในขณะที่ใช้จอแสดงผลแบบแยกส่วนแบบสแตนด์อโลน หรือแม้แต่ฉลากกระดาษในร้านค้ารูปแบบขนาดเล็กที่การลงทุนด้านโครงสร้างพื้นฐานไม่ได้ขยายขนาดในเชิงเศรษฐกิจ การเลือกเทคโนโลยีจะพิจารณาขนาดการใช้งานควบคู่กับข้อกำหนดทางเทคนิค

เทคโนโลยีเกิดใหม่

การวิจัย EPD ความเร็วสูง-

การสาธิตในห้องปฏิบัติการประสบความสำเร็จแล้วอัตรารีเฟรช 75Hzบน-แผงกระดาษ-ที่กำลังเข้าใกล้อาณาเขตของ LCD การสาธิตเหล่านี้ในการประชุมอุตสาหกรรมเป็นที่น่าประทับใจอย่างแท้จริง แต่การใช้งานจริงด้านการผลิตยังคงห่างไกล

เทคโนโลยีการเปิดใช้งานที่สำคัญ ได้แก่สารเติมแต่งคริสตัลเหลวที่ให้ของเหลวอิเล็กโตรโฟเรติกผสมกับสารประกอบที่ทำให้เกิดผลการไหลย้อนกลับ เอกสารวิจัยรายงานการปรับปรุงความเร็ว 2.8× ขณะเดียวกันก็ลดแรงดันไฟฟ้าขณะขับขี่ลง 50%แผ่นลามิเนตระนาบ-ด้านหน้าแบบฟิล์มบาง-ลดระยะการอพยพของอนุภาคสูตรอนุภาคนาโนแบบใหม่ปรับคุณลักษณะการชาร์จพื้นผิวให้เหมาะสมและลดรัศมีอุทกพลศาสตร์ และแมชชีนเลิร์นนิง-สร้างรูปคลื่นที่ปรับให้เหมาะสมที่สุดปรับแบบเรียลไทม์-เพื่อแสดงสถานะและสภาพแวดล้อม

เทคโนโลยีเหล่านี้ยังคงอยู่ในการพัฒนา ไม่แนะนำให้ระบุผลิตภัณฑ์ ESL การผลิตตามผลการตรวจทางห้องปฏิบัติการ

สี E-วิวัฒนาการของกระดาษ

แกลลอรี่อีอิงค์ 3เทคโนโลยีแสดงให้เห็นว่า EPD สีกำลังมุ่งหน้าไปทางใด การรีเฟรชขาวดำลดลงเหลือ350msลดลงจาก 2,000ms ในรุ่นก่อนหน้า การเข้าชมโหมดสีที่รวดเร็ว500ms. โหมดสีมาตรฐานทำงาน750-1,000ms. ยังคงต้องการโหมดสีคุณภาพดีที่สุด1500ms.

EPD สีกำลังเปลี่ยนจาก "ใช้งานได้น้อยมาก" เป็น "ใช้งานได้จริง" สำหรับแอปพลิเคชันที่เลือก คาดว่าจะมีการปรับปรุงอย่างต่อเนื่อง แต่เอกรงค์จะยังคงรักษาความได้เปรียบด้านความเร็วและพลังงานไว้อย่างไม่มีกำหนด เนื่องจากความแตกต่างทางฟิสิกส์ของอนุภาคพื้นฐาน

ข้อมูลจำเพาะด้านประสิทธิภาพสำหรับการออกแบบระบบ

ข้อมูลจำเพาะขั้นต่ำที่ใช้งานได้

สำหรับการติดฉลากบนชั้นวางขายปลีกทั่วไป ตัวเลขเหล่านี้แสดงถึงพื้น:

เวลารีเฟรชควรแตะ 2000ms หรือดีกว่าสำหรับโหมดสากล และ 500ms หรือดีกว่าสำหรับบางส่วนอัตราส่วนความคมชัดต้องเกิน 8:1ปณิธานควรถึงอย่างน้อย 100 DPIมุมมองต้องกว้าง 170 องศาขึ้นไปช่วงอุณหภูมิในการทำงานควรครอบคลุม 0 องศาถึง 40 องศาอายุการใช้งานแบตเตอรี่ควรเกิน 5 ปี โดยมีการอัปเดต 2 ครั้งต่อวัน

ข้อมูลจำเพาะที่ได้รับการปรับปรุง

สำหรับแอปพลิเคชันที่มีความต้องการสูง-การอัปเดตบ่อยครั้ง ห้องเย็น เนื้อหาส่งเสริมการขาย- ข้อกำหนดจะเข้มงวดมากขึ้น:

เวลารีเฟรชควรแตะ 1,000ms สำหรับทั่วโลก และ 300ms สำหรับบางส่วนอัตราส่วนความคมชัดควรเกิน 12:1ปณิธานควรถึง 120 DPI หรือสูงกว่าความสามารถด้านสี(3-4 สี) มีความเกี่ยวข้องช่วงอุณหภูมิในการทำงานควรอยู่ในช่วง -25 องศาถึง 50 องศาอายุการใช้งานแบตเตอรี่ควรเกิน 3 ปี โดยมีการอัปเดต 4 ครั้งต่อวัน

การตรวจสอบข้อมูลจำเพาะ

ข้อมูลจำเพาะของผู้ขายควรได้รับการตรวจสอบภายใต้เงื่อนไขที่สมจริง นี่ไม่ใช่ทางเลือก-ซึ่งเป็นช่องว่างที่สำคัญระหว่างการอ้างสิทธิ์ในเอกสารข้อมูลและประสิทธิภาพการผลิต

ทดสอบเวลารีเฟรชที่อุณหภูมิการทำงานต่ำสุดและสูงสุด ไม่ใช่แค่อุณหภูมิห้อง ยืนยันอัตราส่วนคอนทราสต์ภายใต้สภาพแสงจริงของร้านค้า ไม่ใช่แสงสว่างในห้องปฏิบัติการ ตรวจสอบการประมาณการอายุการใช้งานแบตเตอรี่ด้วยความถี่ในการอัปเดตและประเภทเนื้อหาที่ต้องการ-การคาดคะเนของผู้จำหน่ายโดยทั่วไปจะถือว่า-สถานการณ์เป็นกรณีที่ดีที่สุด ตรวจสอบเวลาแฝงในการอัปเดตระดับระบบ-ด้วยจำนวนป้ายกำกับเป้าหมายเพื่อให้แน่ใจว่าสถาปัตยกรรมเครือข่ายปรับขนาดได้อย่างเหมาะสม

การจับคู่เทคโนโลยีกับการใช้งาน

การเลือกเทคโนโลยีฉลากชั้นวางแบบอิเล็กทรอนิกส์ในท้ายที่สุดขึ้นอยู่กับความสามารถในการจับคู่ความต้องการ หลักฟิสิกส์ของจอแสดงผลแบบอิเล็กโทรโฟเรติกกำหนดขอบเขตที่ชัดเจน-อัตราการรีเฟรช ความไวต่ออุณหภูมิ และพฤติกรรมโกสต์{2}} ซึ่งไม่มีการเพิ่มประสิทธิภาพใดๆ ที่จะก้าวข้ามไปได้ การทำความเข้าใจขอบเขตเหล่านี้ช่วยให้สามารถออกแบบระบบได้สมจริงและสามารถเลือกเทคโนโลยีที่เหมาะสมได้

สำหรับการปรับใช้ที่ข้อจำกัดเหมาะสมกับแอปพลิเคชัน-ความถี่การอัปเดตระดับปานกลาง การทำงานของอุณหภูมิแวดล้อม -เนื้อหาที่เน้นราคา- ESL มอบคุณค่าที่น่าสนใจผ่านการขจัดแรงงาน การปรับปรุงความแม่นยำของราคา และความยืดหยุ่นในการปฏิบัติงาน สำหรับแอปพลิเคชันที่ฝ่าฝืนข้อจำกัด ESL-สูง-การอัปเดตความถี่ อุณหภูมิที่สูงเกินไป เนื้อหาสื่อสมบูรณ์-เทคโนโลยีทางเลือกหรือแนวทางแบบผสมอาจพิสูจน์ได้ว่าเหมาะสมกว่า

เทคโนโลยียังคงก้าวหน้าต่อไป อัตราการรีเฟรชจะดีขึ้นเรื่อยๆ ความสามารถด้านสีขยายออกไป ช่วงอุณหภูมิกว้างขึ้น แต่ฟิสิกส์พื้นฐานยังคงอยู่ การปรับใช้ ESL ให้ประสบความสำเร็จต้องทำงานภายใต้ข้อจำกัดเหล่านี้ โดยไม่ต้องแสร้งทำเป็นว่าไม่มีอยู่จริง
