จะติดตั้งฉลากชั้นวางอิเล็กทรอนิกส์ได้อย่างไร

ป้ายชั้นวางสินค้าอิเล็กทรอนิกส์ (ESL) กำลังเปลี่ยนแปลงวิธีที่ผู้ค้าปลีกจัดการราคา กระบวนการติดตั้งจะกำหนดว่าร้านค้าจะมีความได้เปรียบในการแข่งขันหรือรับภาระการบำรุงรักษาที่มีราคาแพงหรือไม่

พื้นฐานสถาปัตยกรรมระบบ

ระบบ ESL ประกอบด้วยสี่องค์ประกอบที่พึ่งพาซึ่งกันและกัน การทำความเข้าใจความสัมพันธ์จะช่วยป้องกันข้อผิดพลาดที่ทีมทำซ้ำๆ

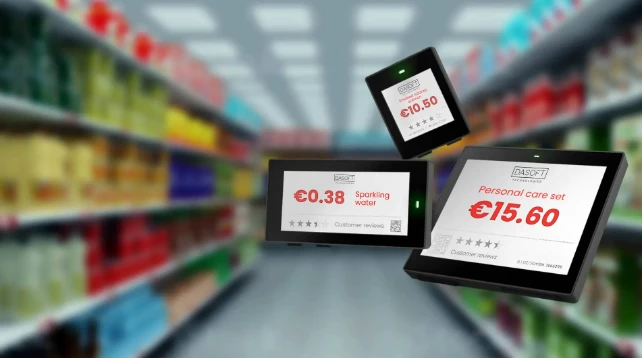

ฉลากอิเล็กทรอนิกส์ใช้เทคโนโลยีการแสดงผลแบบอิเล็กโทรโฟเรติก ไมโครแคปซูลที่ประกอบด้วยอนุภาคสีดำและสีขาวที่มีประจุจะเคลื่อนที่ภายใต้แรงดันไฟฟ้าที่ใช้ ทำให้เกิดภาพที่เสถียรและคงอยู่โดยไม่ต้องใช้พลังงาน หลักฟิสิกส์นี้ช่วยให้อายุการใช้งานแบตเตอรี่ครอบคลุม 3-5 ปีภายใต้สภาวะการทำงานปกติ-ซีรีส์ Nebular ของ Hanshow มีอายุการใช้งานถึง 5 ปีอย่างต่อเนื่อง ในขณะที่ผู้ผลิตในจีนที่มีงบประมาณบางรายแทบจะไม่สามารถใช้งานได้ถึง 2.5 ปี ขนาดจอแสดงผลมีตั้งแต่ 1.54 นิ้วสำหรับขอบชั้นวางมาตรฐาน ไปจนถึง 12.2 นิ้วสำหรับการส่งเสริมการขายแบบปิดท้าย

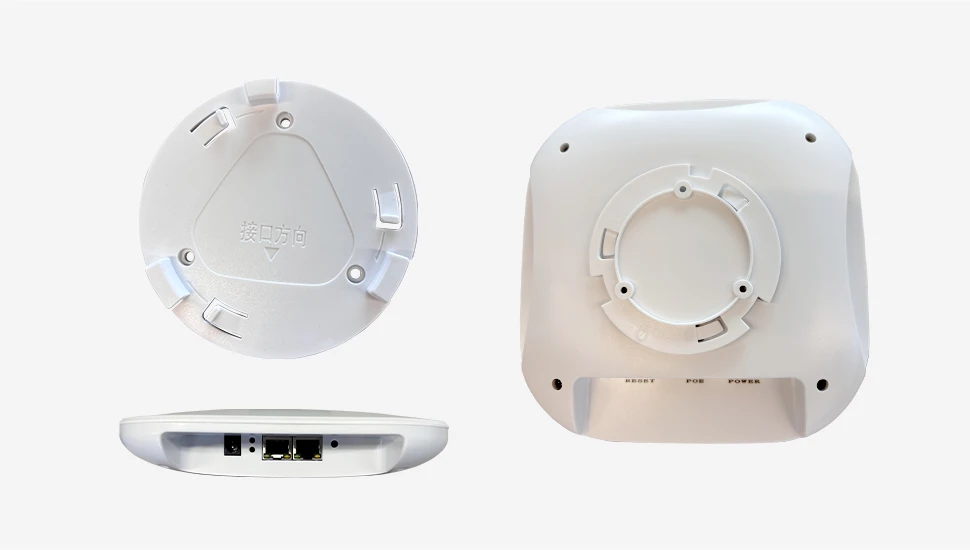

สถานีฐาน (จุดเข้าใช้งาน)เชื่อมโยงโครงสร้างพื้นฐานเครือข่ายและการสื่อสารฉลากไร้สาย ระบบ VUSION ของ SES-imagotag ทำงานที่ความถี่ 2.4GHz ในขณะที่ Pricer ใช้อินฟราเรด/RF ที่เป็นเอกสิทธิ์เฉพาะในบางรุ่น สถานีฐานแต่ละแห่งจัดการฉลากนับร้อยนับพันป้ายภายในรัศมีครอบคลุม-SES-imagotag อ้างสิทธิ์ 15,000 ป้ายต่อจุดเชื่อมต่อ แต่จำนวนตามความเป็นจริงคือ 2,000-3,000 ป้ายในสภาพแวดล้อมการค้าปลีกที่หนาแน่น ก่อนที่อัตราการลดลงที่ยอมรับไม่ได้จะเริ่มปรากฏขึ้น

เซิร์ฟเวอร์การจัดการรันซอฟต์แวร์สแต็ก ESL โดยจะรักษาฐานข้อมูลผลิตภัณฑ์ เรนเดอร์เทมเพลตการแสดงผล คำสั่งอัพเดตคิว และบันทึกเหตุการณ์ของระบบ การใช้งานระบบคลาวด์ได้รับการปรับปรุงอย่างมากในช่วงสามปีที่ผ่านมา สำหรับผู้ค้าปลีกส่วนใหญ่ที่มีป้ายกำกับน้อยกว่า 10,000 ป้าย ขณะนี้ระบบคลาวด์เป็นคำแนะนำเริ่มต้น

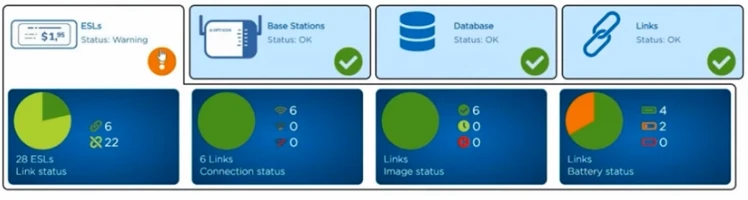

ซอฟต์แวร์การจัดการจัดเตรียมอินเทอร์เฟซการควบคุมสำหรับการลงทะเบียนฉลาก การออกแบบเทมเพลต การกำหนดเวลาเนื้อหา และการตรวจสอบระบบ คุณภาพของ API จะแตกต่างกันอย่างมากระหว่างผู้จำหน่าย เอกสาร API ของ Pricer นั้นยอดเยี่ยมมาก SES-imagotag ได้รับการปรับปรุงแต่ยังคงมีช่องว่างอยู่ ผู้จำหน่ายรายย่อยบางรายมี API ที่ให้ความรู้สึกเหมือนได้คิดในภายหลัง

การสำรวจไซต์: รากฐานของการติดตั้งที่ประสบความสำเร็จ

จากการศึกษาของสมาคมผู้นำอุตสาหกรรมค้าปลีกในปี 2022 การสำรวจไซต์ที่ไม่เพียงพอมีส่วนทำให้เกิดความล้มเหลวในการปรับใช้ ESL ประมาณ 60% ซึ่งจำเป็นต้องมีการปรับปรุงใหม่อย่างมีนัยสำคัญ

จำเป็นต้องมีการสำรวจอย่างเข้มงวดขั้นต่ำสามชั่วโมงสำหรับร้านค้าขนาด 2,000-ตารางเมตร

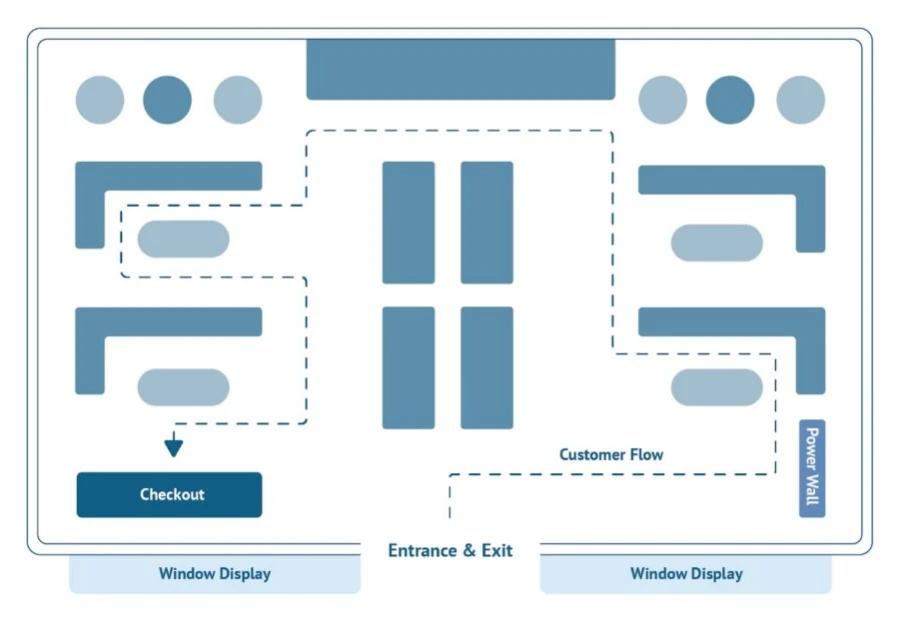

การประเมินสภาพแวดล้อมทางกายภาพ

เอกสารแปลนชั้น

รับหรือสร้างแผนผังชั้นโดยละเอียดซึ่งแสดงตำแหน่งชั้นวาง ทิศทาง ความสูง และวัสดุก่อสร้าง ข้อมูลที่จำเป็น ได้แก่ ตำแหน่งและประเภทของหน่วยทำความเย็น เสาโครงสร้างและผนัง การเปลี่ยนแปลงความสูงของเพดาน และโครงสร้างพื้นฐานทางไฟฟ้าและเครือข่ายที่มีอยู่

แผนผังชั้นที่ร้านค้าจัดเตรียมไว้ให้ควรได้รับการตรวจสอบ สถานประกอบการ Kroger แห่งหนึ่งในรัฐโอไฮโอมีแผนผังชั้นที่เตรียมไว้ซึ่งมีอายุสี่ปีและไม่ได้แสดงการปรับปรุงส่วนทำความเย็นทั้งหมด ตำแหน่งสถานีฐานจำเป็นต้องวางแผนใหม่ในวันที่สองของการติดตั้ง สถานการณ์ดังกล่าวสามารถหลีกเลี่ยงได้ด้วยการตรวจสอบที่เหมาะสม

การจำแนกประเภทชั้นวาง

ชั้นวางทุกประเภทมีพฤติกรรมแตกต่างกันสำหรับสัญญาณ RF และการทำความเข้าใจสิ่งที่มีอยู่ในร้านค้าถือเป็นสิ่งสำคัญก่อนที่จะสั่งซื้อฮาร์ดแวร์สำหรับติดตั้ง

กอนโดลาโลหะมาตรฐาน-ขนมปังและเนยของร้านค้าปลีกส่วนใหญ่-ทำให้เกิดการลดทอนสัญญาณปานกลาง คลิปรางรถไฟทำงานได้ดีที่นี่ คลิปซีรีส์ K- ของ Pricer และคลิป SmartTAG ของ SES - ของ imagotag แสดงให้เห็นความสำเร็จอย่างต่อเนื่องชั้นวางตะกร้าลวดจริงๆ แล้วใช้งานได้ง่ายกว่าเนื่องจากการออกแบบแบบเปิดทำให้เกิดการรบกวน RF น้อยที่สุด อะแดปเตอร์แบบตะขอมีประสิทธิภาพ แม้ว่าปัญหาการสั่นสะเทือนอาจเกิดขึ้นได้ในพื้นที่-ที่มีการจราจรหนาแน่นซึ่งลูกค้ามักจะหยิบสินค้าอยู่ตลอดเวลา

ตู้โชว์กระจกตรงไปตรงมา-การลดทอนต่ำ และงานติดตั้งแบบยึดติดหรือแบบแม่เหล็ก. 3ควรใช้เทป M VHB สำหรับการติดตั้งแบบถาวร เนื่องจากไม่มีการเคลื่อนตัวตามเวลาตู้แช่เย็นที่มีประตูปิด-นี่คือการกำหนดค่าที่ทำให้โครงการล้มเหลว การลดทอนอย่างรุนแรงเกิดขึ้นผ่านกระจกและกรอบโลหะ ตัวยึดแม่เหล็กภายนอกเท่านั้น ไม่ควรพยายามจัดวางภายในโดยไม่คำนึงถึงการรับประกันของผู้ขาย อัตราการดรอปเป็นที่ยอมรับไม่ได้เสมอกับตำแหน่งภายใน

หน่วยตู้แช่แข็งแย่ยิ่งกว่านั้นอีก ไม่แนะนำให้วางตำแหน่งภายใน ระยะเวลา. การทดลองกับเครื่องขยายช่วง เสาอากาศแบบพิเศษ และการเปลี่ยนตำแหน่งไม่ได้ให้ผลลัพธ์ที่เชื่อถือได้ ติดตั้งภายนอกหรือไม่ต้องติดตั้งเลย

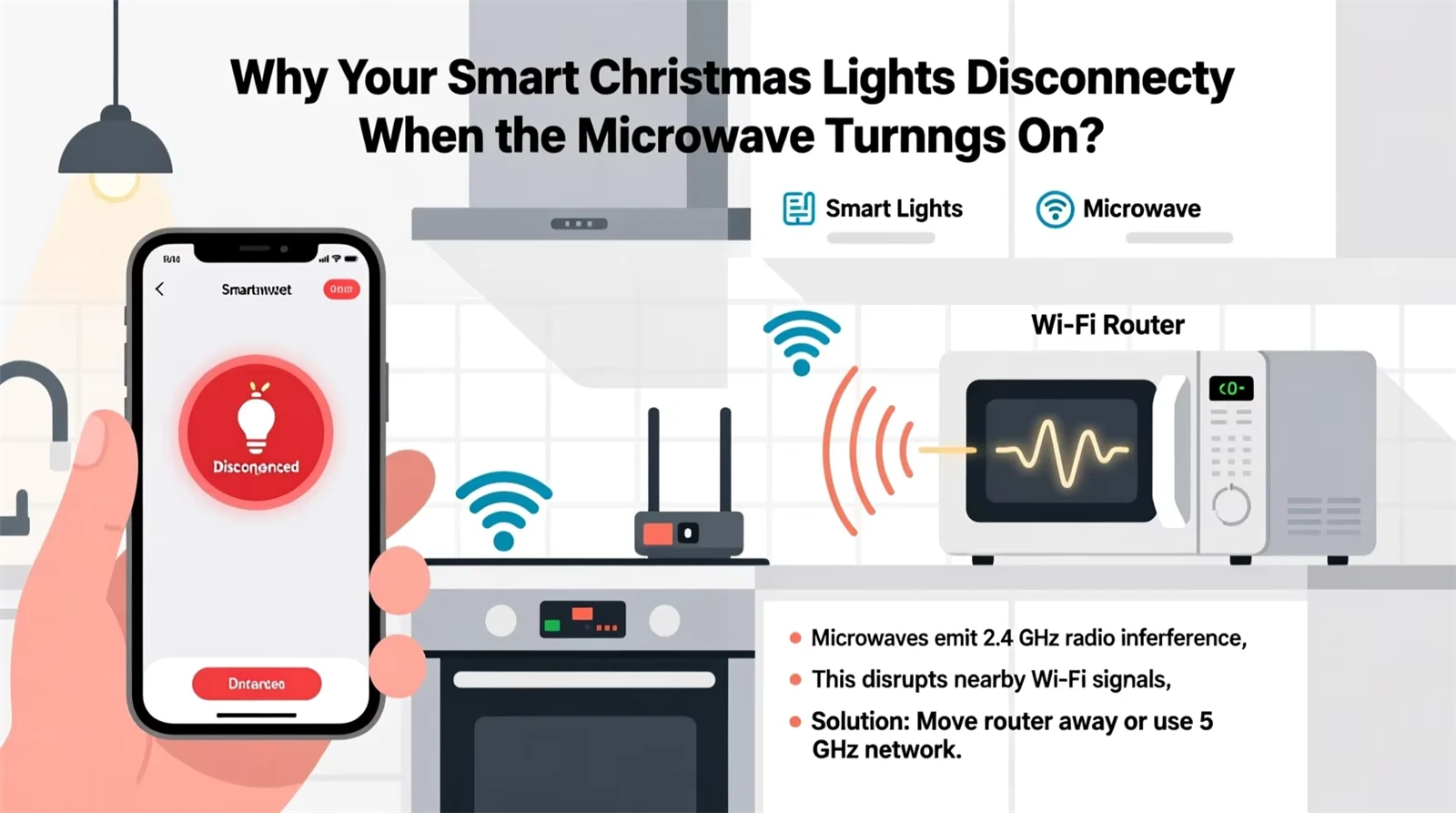

การวิเคราะห์สภาพแวดล้อม RF

บันทึกตัวส่งสัญญาณ 2.4GHz ทั้งหมด จุดเชื่อมต่อ WiFi มีความชัดเจน-การกำหนดช่องสัญญาณ แต่อย่าลืมบีคอนบลูทูธ (ซึ่งพบได้ทั่วไปมากขึ้นสำหรับการวิเคราะห์ลูกค้า), กล้องรักษาความปลอดภัยแบบไร้สาย, เตาไมโครเวฟในห้องพัก และเซ็นเซอร์ IoT

ระบบไฟ LED บางระบบ-โดยเฉพาะอย่างยิ่งระบบอัจฉริยะ/ที่เชื่อมต่ออยู่-สร้างสัญญาณรบกวน 2.4GHz มากพอที่จะทำให้การรีเฟรชล้มเหลวเป็นระยะๆ การติดตั้งร้านค้า Target หนึ่งแห่งต้องใช้เวลาสองวันในการแก้ไขปัญหาก่อนที่จะระบุความสัมพันธ์กับระบบควบคุมแสงสว่างใหม่ได้ ตรวจสอบทุกอย่าง

วิธีการในตำราเรียนเกี่ยวข้องกับการคำนวณการสูญเสียเส้นทางด้วยสูตรเช่น PL(d)=PL(d₀) + 10n log₁₀(d/d₀) + Xσ ในทางปฏิบัติ จะมีการเรียนรู้กฎง่ายๆ คร่าวๆ แล้วตรวจสอบกับการทดสอบ เรือกอนโดลาโลหะตัดระยะได้ประมาณ 12-15 เมตรต่อสถานีฐาน ใกล้ตู้เย็นก็ผ่าครึ่ง ด้านหลังเสาคอนกรีต จำเป็นต้องมีแนว-ที่มองเห็น-หรือสถานีฐานเฉพาะ การทดสอบการเดิน-จะกล่าวถึงในภายหลังคือสิ่งที่บอกได้จริงว่าการครอบคลุมใช้ได้ผลหรือไม่

การวางแผนปริมาณฉลาก

นับ SKU ต่อเมตรเชิงเส้นของพื้นที่ชั้นวางสำหรับแต่ละแผนก โดยทั่วไปแล้วร้านขายของชำจะจำหน่าย 8-12 SKU ต่อเมตร สุขภาพและความงามมีอยู่ทั่วทุกแห่ง-ชั้นวางของในร้านขายยามาตรฐานอาจมีขนาด 15-20 แต่จอแสดงผลแบบ Sephora สามารถตี 40+. เครื่องใช้ไฟฟ้ากระจัดกระจายอยู่ที่ 3-6 ต่อเมตร เครื่องแต่งกายที่คล้ายกันที่ 4-8

คูณด้วยความยาวชั้นวางทั้งหมดต่อแผนก เพิ่มฉุกเฉิน 5%สำหรับการแนะนำผลิตภัณฑ์ใหม่-หรือ10%หากผู้ค้าปลีกทำการเปลี่ยนแปลงพลาโนแกรมบ่อยครั้ง

สำหรับการกระจายขนาด การใช้งานส่วนใหญ่จะจบลงที่ประมาณนั้นป้ายเล็ก 60-70% (1.54"), ปานกลาง 15-20% (2.13")และส่วนที่เหลือจะแบ่งระหว่างขนาด 2.9 นิ้วและใหญ่กว่า ผู้ค้าปลีกมักจะสั่งซื้อขนาด 2.9 นิ้วน้อยกว่าปกติในตอนแรก จากนั้นจึงกลับมาซื้อเพิ่ม การแสดงส่งเสริมการขายช่วยเพิ่มอัตรากำไร และผู้จัดการร้านต้องการป้ายที่ใหญ่ขึ้นสำหรับจุดเหล่านั้น งบประมาณตามนั้น

โครงสร้างพื้นฐานเครือข่าย

ปริมาณสถานีฐาน

ความครอบคลุมทางทฤษฎีในพื้นที่ว่างคือ 25-30 เมตร หมายเลขนั้นไม่มีประโยชน์ในร้านค้าจริง ด้วยชั้นวางของโลหะช่วงที่สมจริงคือ10-15 เมตร. โซนทำความเย็นลดลงถึง5-8 เมตร.

การคำนวณจริงไม่ซับซ้อน แบ่งพื้นออกเป็นโซนตามประเภทสิ่งกีดขวาง ใช้รัศมีครอบคลุมจริงสำหรับแต่ละโซน สรุปสถานีฐานที่ต้องการ แล้วบวกความซ้ำซ้อน 20%. ความซ้ำซ้อนคือสิ่งที่ทำให้อัตราความสำเร็จในการรีเฟรชสูงกว่า 99% และป้องกันการโทรฉุกเฉินตอนเที่ยงคืนเมื่อสถานีฐานไม่ทำงาน

ร้านขายของชำขนาด 2,000 ตารางเมตรพังดังนี้ พื้นที่ช็อปปิ้งมาตรฐานใช้พื้นที่ประมาณ 1,400 ตารางเมตร และต้องการสถานีฐาน 4 แห่ง ส่วนทำความเย็นขนาด 400 ตารางเมตรต้องใช้สถานีฐาน 3 แห่งเนื่องจากมีช่วงที่ลดลง พื้นที่เครื่องสำอางที่มีความหนาแน่นสูงขนาดเล็ก-จำเป็นต้องมีสถานีฐานของตัวเอง ยอดรวมอยู่ที่ 8 และหากซ้ำซ้อน ลำดับคือ 10

ผู้ขาย-SES-imagotag ในกรณีนี้-อ้างอิงถึง 6 พวกเขาไม่ผิดจากมุมมองที่ครอบคลุมอย่างแท้จริง แต่สถานีฐาน 6 แห่งอาจมีอัตราการรีเฟรชถึง 97% การใช้งาน 10 หน่วยเพิ่มขึ้นอย่างต่อเนื่องถึง 99.5%+. ความแตกต่าง 2.5% นั้นแปลเป็นป้ายกำกับ 75 รายการที่ไม่ได้อัปเดตสำหรับการลดราคาช่วงสุดสัปดาห์ในร้านค้า 3,000 ป้าย ต้นทุนฮาร์ดแวร์เพิ่มเติมนั้นสมเหตุสมผล

ตำแหน่ง

ติดระหว่าง3.0-4.0 เมตรเหนือระดับพื้น ต่ำกว่านั้นและสิ่งกีดขวางชั้นวางทำลายความครอบคลุม ที่สูงขึ้นและความแรงของสัญญาณถึงด้านล่าง-ป้ายกำกับชั้นวางจะหายไป-ซึ่งมักจะเป็น-SKU ความเร็วสูงที่ต้องการการอัปเดตที่เชื่อถือได้

ในแนวนอน วางตำแหน่งที่ทางแยกทางเดินซึ่งมีเส้นสายตาที่ชัดเจนในหลายทิศทาง ห้ามติดตั้งเหนือหน่วยทำความเย็นโดยตรง การรบกวนของคอมเพรสเซอร์เพียงอย่างเดียวอาจทำให้เกิดปัญหาได้

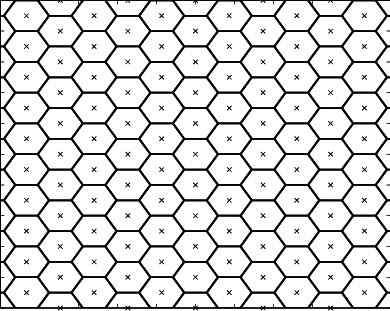

ปรับใช้ในรูปแบบตารางหกเหลี่ยมแทนที่จะเป็นสี่เหลี่ยมจัตุรัส เซลล์หกเหลี่ยมให้การครอบคลุมพื้นที่ดีขึ้นประมาณ 13% โดยมีจำนวนสถานีฐานเท่าเดิม สิ่งนี้ถูกวัดผลจากการปรับใช้หลายครั้ง

สวิตช์และการเดินสาย

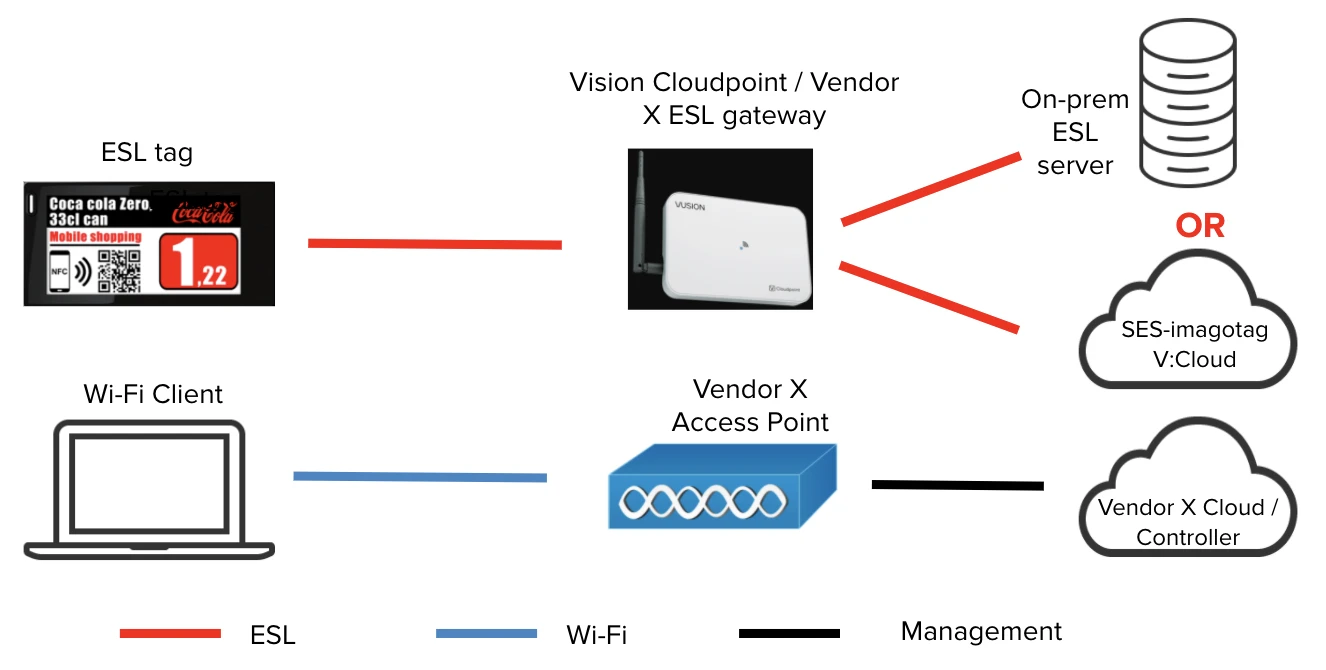

สวิตช์ PoE+ต้องใช้ 802.3at โดยมีอย่างน้อย 25.5W ต่อพอร์ต ใช้กิกะบิต ไม่ใช่ Fast Ethernet ข้อมูลรูปภาพสำหรับป้ายกำกับขนาดใหญ่จะเกิดปัญหาคอขวดในลิงก์ 100Mbps รับสวิตช์ที่มีการจัดการสำหรับการแบ่งส่วน VLAN และ QoS จำนวนพอร์ตควรเป็นจำนวนสถานีฐานบวกกับพื้นที่ว่าง 30% สำหรับการขยายในอนาคต

สำหรับการเดินสายป้องกัน Cat6 หรือ 6Aวิ่งสูงสุด 90 เมตรต่อ TIA-568 รักษาระยะห่าง 30 ซม. จากสายไฟในการวิ่งแบบขนาน ใช้ท่อร้อยสายหรือถาดสายเคเบิล โดยเฉพาะในร้านค้าที่มองเห็นโครงสร้างเพดานได้ สิ่งเหล่านี้ไม่ได้มีความเฉพาะเจาะจงกับ ESL- แต่เป็นแนวทางปฏิบัติในการติดตั้งเครือข่ายที่ดีตามมาตรฐาน

การติดตั้งสถานีฐาน

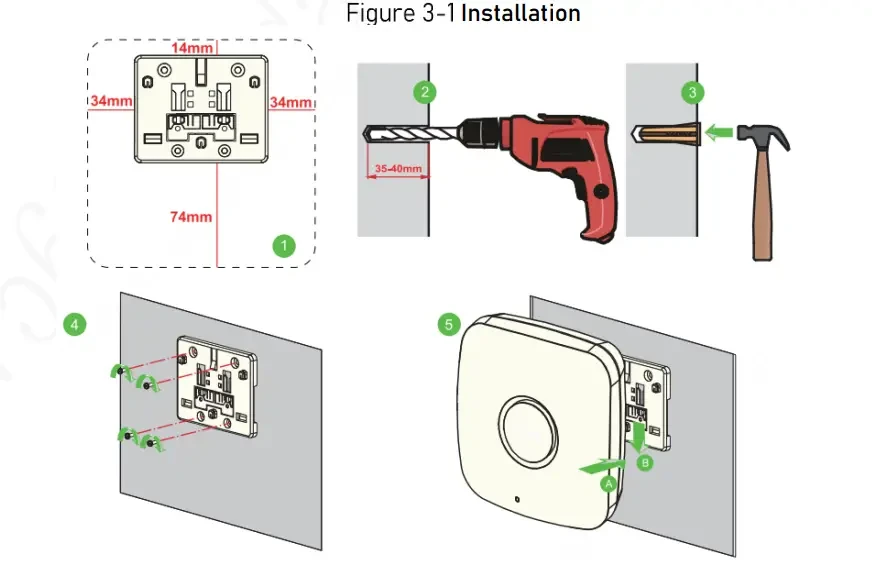

เครื่องมือและวัสดุที่จำเป็น

สว่านไฟฟ้าพร้อมฟังก์ชันค้อน ดอกสว่านสำหรับงานก่อสร้าง 8 มม. (นำอะไหล่มาด้วยเนื่องจากคอนกรีตที่เพดานกินสิ่งเหล่านี้) เครื่องมือย้ำสาย เครื่องทดสอบสายเคเบิล เครื่องวัดระยะด้วยเลเซอร์ ระดับวิญญาณ ไขควงทอร์ค สำหรับวัสดุ: ขายึดที่จัดมาให้โดยผู้จำหน่าย- (ไม่ต้องเปลี่ยน), พุกขยาย, สายแพตช์ Cat6 ที่มีความยาวต่างๆ, สายรัดเคเบิลทน UV- และฉลากสายเคเบิล

ฉลากสายเคเบิลไม่ใช่ทางเลือก

ขั้นตอนการติดตั้ง

ถ่ายโอนพิกัดสถานีฐานจากการวางแผนไปยังตำแหน่งทางกายภาพโดยใช้เครื่องวัดระยะทางแบบเลเซอร์ ทำเครื่องหมายรูยึด ถ่ายภาพในขั้นตอนนี้-เมื่อลูกค้าถามว่าทำไมสถานีฐานถึงอยู่ในตำแหน่งใดตำแหน่งหนึ่งในอีกหกเดือนต่อมา เอกสารประกอบจะบันทึกข้อโต้แย้งไว้

เจาะรู ใส่พุก วงเล็บยึด ตรวจสอบระดับ แรงบิดตามข้อมูลจำเพาะ (โดยทั่วไปคือ 2-3 นิวตันเมตรสำหรับพุก M6) เดินสายเคเบิลเครือข่ายจากสวิตช์ PoE ไปยังแต่ละตำแหน่ง โดยปล่อยให้มีลูปบริการยาว 1 เมตรที่ปลายแต่ละด้าน ยึดสายเคเบิลให้แน่นในระยะ 1 เมตร และติดป้ายกำกับที่ปลายทั้งสองข้าง

ทดสอบการเดินสายเคเบิลทุกครั้งก่อนติดตั้งสถานีฐานสิ้นสุดด้วย RJ45 ตามมาตรฐาน T568B จากนั้นทดสอบความต่อเนื่องและการกำหนดพิน ผลลัพธ์เอกสาร

เมื่อตรวจสอบสายเคเบิลแล้ว ให้เชื่อมต่อกับสถานีฐาน ติดตั้งเข้ากับโครงยึด ตรวจสอบไฟ LED เพาเวอร์ที่สว่างขึ้น ซึ่งบ่งชี้ว่าการเจรจา PoE สำเร็จ บันทึกที่อยู่ MAC และตำแหน่งทางกายภาพ หน่วยควรปรากฏในซอฟต์แวร์การจัดการภายใน 60 วินาที หากไม่เป็นเช่นนั้น ให้ตรวจสอบการต่อสายเคเบิลก่อน 90% ของเวลาที่เป็นปัญหา ไม่ใช่อุปกรณ์ที่ชำรุด

การติดตั้งฉลาก

ก่อน-การเตรียมการติดตั้ง

ป้ายกำกับจัดส่งในโหมดสลีปลึก การเปิดใช้งานจะแตกต่างกันไปตามผู้ผลิต และส่งผลให้เสียเวลามากกว่าปัญหาอื่นๆ เกือบทั้งหมดSES-อิมาโกแท็กใช้ปุ่ม กด-ปุ่มแบบฝังค้างไว้ 3-5 วินาทีจนกระทั่งไฟ LED กะพริบราคาป้ายกำกับ-จะเริ่มทำงานอัตโนมัติเมื่อตรวจพบสัญญาณสถานีฐานที่ถูกต้องฮันโชว์ส่วนใหญ่ใช้การถอดแท็บแบตเตอรี่โซลุมต้องมีการเปิดใช้งานแม่เหล็กผ่านบริเวณเซ็นเซอร์ที่กำหนด

ควรทราบวิธีการเปิดใช้งานก่อนวันติดตั้ง ทีมต่างๆ เสียเวลาหลายชั่วโมงเพราะไม่มีใครสนใจที่จะอ่านขั้นตอนการเปิดใช้งานล่วงหน้า

การลงทะเบียนเป็นกลุ่มคุ้มค่ากับเวลาในการติดตั้ง ส่งออกหมายเลขซีเรียลจากเอกสารการจัดส่ง นำเข้าสู่ซอฟต์แวร์การจัดการ -กำหนดให้กับรหัสสถานที่ล่วงหน้า ซึ่งช่วยลดเวลา-การติดตั้งฉลากลงได้ประมาณ 40% การนำเข้าจำนวนมากของ SES-ของ imagotag ทำงานได้อย่างราบรื่น Hanshow's ต้องการการจัดรูปแบบ CSV เฉพาะที่ไม่มีการบันทึกไว้อย่างดี- โปรดติดต่อฝ่ายสนับสนุนสำหรับเทมเพลต หากการนำเข้ามาตรฐานเกิดข้อผิดพลาด

วิธีการผูกมัด

สำหรับการปรับใช้ตามแผนพร้อม-ตำแหน่งที่ได้รับมอบหมายล่วงหน้าการเชื่อมโยงตามลำดับทำงานได้ดี ช่างเทคนิคไปที่ตำแหน่งที่กำหนด สแกนบาร์โค้ดฉลาก ระบบยืนยันการเชื่อมโยงที่กำหนดไว้ล่วงหน้า- การต่อเชื่อมของช่างเทคนิค การอัปเดตคิวของระบบ ผู้ติดตั้งที่มีประสบการณ์เข้าถึงป้ายกำกับ 80-100 ป้ายต่อชั่วโมงด้วยวิธีนี้

การเชื่อมโยงตามเวลาจริง-สมเหตุสมผลเมื่อยังไม่สรุปพลาโนแกรม สแกนบาร์โค้ดผลิตภัณฑ์บนชั้นวาง สแกนบาร์โค้ดฉลาก ระบบสร้างการเข้าเล่มได้ทันที ช้ากว่าที่ 50-70 ฉลากต่อชั่วโมง แต่บางครั้งก็จำเป็น

การเข้าเล่มเป็นกลุ่มการอัปโหลด CSV จะเร็วที่สุดเมื่อมีข้อมูลที่สะอาด ตรวจสอบอย่างละเอียดก่อนอัปโหลด

การติดตั้งทางกายภาพ

ชั้นวางสินค้าขายปลีกส่วนใหญ่ใช้รางช่อง C- หรือ T- ที่ขอบชั้นวาง โปรไฟล์ทั่วไปได้แก่ดีบีอาร์ 39(ความสูง 39 มม. ซึ่งพบเห็นได้ทั่วไปในไฮเปอร์มาร์เก็ตในยุโรป เช่น คาร์ฟูร์)เอชแอล 30(30 มม. พบได้ทั่วไปในร้านขายของชำในอเมริกาเหนือ) และความกว้างของแถบข้อมูลต่างๆ ในการขายปลีกในคลังสินค้า จับคู่คลิปเข้ากับโปรไฟล์ สอดแถบเข้าไปในช่องเปิดของราง ใช้แรงกดลงขณะเลื่อนไปข้างหน้า ปล่อย แรงตึงสปริงล็อคเข้าที่ ตรวจสอบว่าฉลากต้านทานการเลื่อนในแนวนอน-ลูกค้าจะกระแทกสิ่งเหล่านี้อย่างต่อเนื่อง

สำหรับพื้นผิวโลหะที่ไม่มีราง หรือการติดตั้งภายนอกบนกล่องแช่เย็นตัวยึดแม่เหล็กเจาะกระจกได้หนาสุดประมาณ 6 มม. นี่คือวิธีการจัดการตู้แช่เย็นแบบปิด ทำความสะอาดพื้นผิวด้วยไอโซโพรพิลแอลกอฮอล์ก่อน

การติดตั้งกาวบนแก้ว พลาสติก หรือไม้โดยพื้นฐานแล้ว. 3เทป M VHB จะสร้างพันธะที่แข็งแรง-อย่างถาวร การถอดต้องใช้ปืนความร้อนและตัวทำละลายแบบยึดติด และอาจเกิดความเสียหายต่อพื้นผิวได้ ตรวจสอบให้แน่ใจว่าลูกค้าเข้าใจสิ่งนี้ก่อนใช้กาว

ลำดับการติดตั้ง

กรอกป้ายกำกับทั้งหมดในโซนครอบคลุมของสถานีฐานหนึ่งก่อนที่จะย้ายไปยังสถานีถัดไป ซึ่งช่วยให้สามารถตรวจสอบได้ทันทีและป้องกันไม่ให้ผู้ติดตั้งสร้างเงา RF ที่บล็อกการอัปเดต-ป้ายกำกับที่ติดตั้งไว้แล้ว

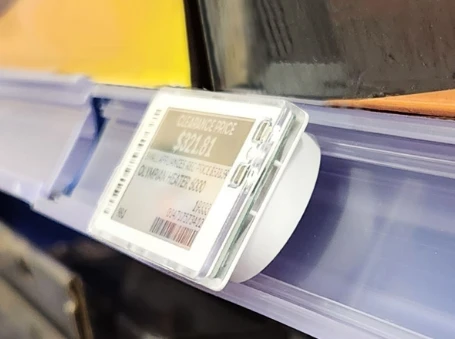

ลำดับความสำคัญ:ปิดท้ายและแสดงการส่งเสริมการขายเป็นอันดับแรก (มองเห็นได้ชัดเจนที่สุด ฝ่ายจัดการร้านคอยจับตาดูสิ่งเหล่านี้) แผนกปริมณฑลเป็นอันดับสอง (สายเคเบิลยาวที่สุด ตรวจสอบปัญหาโครงสร้างพื้นฐานได้ตั้งแต่เนิ่นๆ) เรือกอนโดลาของร้านค้ากลางลำดับที่สาม (ความหนาแน่นสูงสุด ซ้ำกันมากที่สุด) พื้นที่พิเศษจะอยู่หลังสุด (บันทึกงานทำความเย็นที่ยุ่งยากเมื่อทีมมีจังหวะ)

สำหรับการปรับใช้ฉลากมากกว่า 3,000 รายการ โครงสร้างทีมมีความสำคัญ หัวหน้างานหนึ่งคนจัดการขั้นตอนการทำงานและจัดการการสื่อสารการจัดการร้านค้า คนสองคนกำลังสแกน/เข้าเล่มด้วยอุปกรณ์เคลื่อนที่ ผู้ติดตั้งสี่คนกำลังทำการติดตั้งทางกายภาพ เครื่องตรวจสอบหนึ่งเครื่องยืนยันความถูกต้องของจอแสดงผลและปัญหาในการจัดทำเอกสาร การกำหนดค่านี้ยังคงอยู่400-500 ฉลากต่อชั่วโมง. ทีมที่มีประสบการณ์สามารถตี 600+ ได้ แต่อย่าตั้งงบประมาณตามความเร็วนั้น

การกำหนดค่าระบบ

อัปเดตช่วงเวลา

นี่คืออายุการใช้งานแบตเตอรี่เทียบกับการตอบสนอง-ที่ลดลง

การตั้งค่าทุกอย่างให้อัปเดตทุกๆ สองสามนาทีฟังดูดีจนกว่าจะเปลี่ยนป้ายกำกับหลังจาก 18 เดือนแทนที่จะเป็น 4 ปี ป้ายกำกับที่อัปเดตทุกๆ 5 นาทีจะหมดลงโดยประมาณเร็วขึ้น 8 เท่ามากกว่าหนึ่งรอบในรอบ 2 ชั่วโมง เครือร้านขายของชำแห่งหนึ่งตั้งค่าแผนกผลิตผลทั้งหมดของตนให้อัปเดตเป็นเวลา 5 นาที เนื่องจากราคามีการเปลี่ยนแปลงบ่อยครั้ง จากนั้นจึงต้องเปลี่ยนฉลาก 400 ป้ายในสองปีต่อมา

แนวทางที่สมเหตุสมผล: การใช้งานห่างกัน 1-2 ชั่วโมงเป็นค่าเริ่มต้นสำหรับรายการส่วนใหญ่ ย้ายไปที่อัพเดต 15-30 นาทีสำหรับหมวดหมู่ที่ราคาเปลี่ยนแปลงบ่อย เช่น ผลิตผลหรือสินค้าอุปโภคบริโภคที่มีการแข่งขันสูง สงวนท่าทีก้าวร้าวการตั้งค่า 1-5 นาทีสำหรับ SKU ที่เฉพาะเจาะจงในช่วงโปรโมชันเฉพาะ ไม่ใช่นโยบายแบบครอบคลุม

การเลือกช่อง

ย่านความถี่ 2.4GHz มี 14 ช่องแต่เท่านั้น1, 6 และ 11ไม่-ทับซ้อนกันในภูมิภาค FCC สำรวจการใช้งาน WiFi ที่มีอยู่และเลือกช่อง ESL เพื่อลดการทับซ้อนกัน หาก WiFi อยู่ที่ช่อง 1 และ 6 ให้ใส่ ESL ที่ 11 ระบบ WiFi ขององค์กรส่วนใหญ่สามารถปรับได้-เพื่อประสานงานกับทีมไอทีของลูกค้า แทนที่จะแค่แก้ไขเฉยๆ

เริ่มส่งกำลังที่ระดับกลาง (10-15 dBm) เพิ่มขึ้นเฉพาะในกรณีที่ช่องว่างความครอบคลุมยังคงมีอยู่หลังจากการปรับตำแหน่งให้เหมาะสมแล้ว การเพิ่มระดับที่สูงขึ้นจะเพิ่มการรบกวนกับระบบ 2.4GHz อื่นๆ รวมถึง WiFi ของร้านค้าเอง

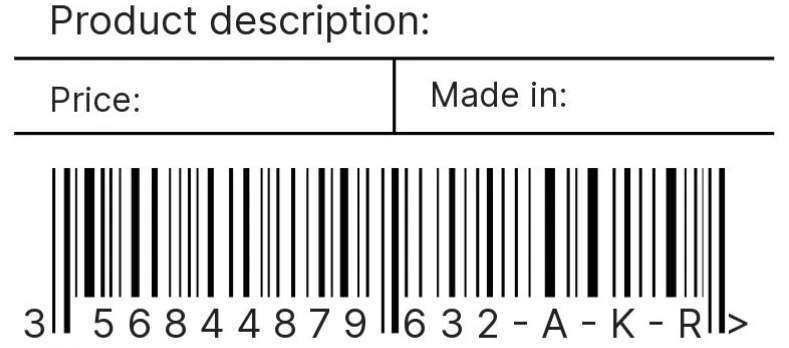

การออกแบบเทมเพลต

ราคาต้องเป็นองค์ประกอบที่ใหญ่ที่สุด-แบบอักษรขั้นต่ำ 48 พอยต์เพื่อให้อ่านได้ในระยะ 1 เมตร ชื่อผลิตภัณฑ์รอง ขนาดบาร์โค้ดเพื่อการสแกนที่เชื่อถือได้กำลังขยายขั้นต่ำ 80%สำหรับ EAN-13. การกำหนดราคาต่อหน่วยเป็นสิ่งจำเป็นตามกฎหมายในสหภาพยุโรปและรัฐต่างๆ ของสหรัฐอเมริกา ดังนั้นโปรดตรวจสอบข้อกำหนดในท้องถิ่น ธงส่งเสริมการขายต้องใช้สีที่ตัดกันบนจอแสดงผลสามสี โปรดทราบว่าสีแดงจะแสดงเป็นสีเทาบนฉลากขาวดำ ดังนั้นควรออกแบบให้เหมาะสม

บูรณาการ

สองวิธีในการเชื่อมต่อกับระบบธุรกิจดันโมเดลให้ ERP หรือ POS ส่งการอัปเดตราคาผ่าน API เมื่อมีการเปลี่ยนแปลงเกิดขึ้น-การซิงค์แบบเรียลไทม์- แต่ต้องมีการแก้ไขระบบต้นทางดึงรุ่นมีการสืบค้นเซิร์ฟเวอร์ ESL ตามกำหนดเวลา-ง่ายต่อการใช้งาน แต่ทำให้เกิดความล่าช้าระหว่างการเปลี่ยนแปลงราคาและการอัปเดตป้ายกำกับ

สำหรับร้านขายของชำและอุปกรณ์อิเล็กทรอนิกส์ที่ราคาเปลี่ยนแปลงบ่อยครั้ง การผลักดันนั้นคุ้มค่ากับความพยายามในการบูรณาการ สำหรับสภาพแวดล้อมการกำหนดราคาที่มั่นคง เช่น ร้านฮาร์ดแวร์ การดึงจะทำงานได้ดี

การเชื่อมต่อฐานข้อมูลโดยตรงเป็นตัวเลือก-ในการสืบค้นตารางผลิตภัณฑ์สำหรับบันทึกที่แก้ไขตั้งแต่การซิงค์ครั้งล่าสุด เชื่อมต่อกับตัวจำลองเสมอ ไม่ใช่การใช้งานจริง แบบสอบถาม ESL ที่เขียนไม่ดีทำให้ระบบ POS หยุดทำงานในช่วง Black Friday ในการติดตั้งครั้งเดียว

การเรียก API และการสืบค้นฐานข้อมูลจริงเป็นการโพสต์ REST ที่ตรงไปตรงมาและการเลือก SQL ความท้าทายอยู่ที่คุณภาพของข้อมูลและการจัดการข้อผิดพลาด ไม่ใช่การบูรณาการทางเทคนิค

การทดสอบและการตรวจสอบความถูกต้อง

ทดสอบการเดิน

ติดฉลากทดสอบทั่วทั้งร้าน รวมถึงตำแหน่งที่ขอบเขตครอบคลุม-ปลายทางเดิน มุม หลังเสา ใกล้และภายในโซนทำความเย็น ทริกเกอร์การอัปเดตพร้อมกันไปยังฉลากทดสอบทั้งหมด ป้ายกำกับใดๆ ที่ไม่อัปเดตภายใน 5 นาทีบ่งบอกถึงช่องว่างความครอบคลุม แก้ไขสิ่งเหล่านี้ก่อนดำเนินการต่อ

สำหรับการวิเคราะห์โดยละเอียดเพิ่มเติม ให้ใช้เครื่องมือสำรวจ RF หรือการวินิจฉัยในตัว-ของระบบ ESL เพื่อจับคู่ความแรงของสัญญาณ RSSI ที่ยอมรับได้คือ-70 dBm หรือแรงกว่า. ระหว่าง -70 ถึง -80 dBm ถือว่าน้อย- ใช้งานได้แต่คาดว่าจะเกิดข้อผิดพลาดเป็นครั้งคราว ค่าที่ต่ำกว่า -80 dBm เป็นสิ่งที่ยอมรับไม่ได้ SES-imagotag แสดง RSSI ตามป้ายกำกับในการวินิจฉัย Hanshow ต้องการเครื่องมือสำรวจแยกต่างหาก

การทดสอบการทำงาน

ดำเนินการรีเฟรชร้านค้าเต็มรูปแบบ- ตัวชี้วัดเป้าหมาย:สำเร็จ 99% ในความพยายามครั้งแรก, 99.9% หลังจากลองใหม่อัตโนมัติเสร็จภายใน 15 นาที สำหรับร้านค้าไม่เกิน 5,000 ป้าย หากไม่โดนตัวเลขเหล่านี้ แสดงว่ามีปัญหาครอบคลุม ปัญหาสัญญาณรบกวน หรือฮาร์ดแวร์ชำรุด อย่าลงชื่อออกจนกว่าจะถึงเกณฑ์

สุ่มตัวอย่าง 5% และตรวจสอบว่าราคาที่แสดงตรงกับระบบต้นทางความอดทนเป็นศูนย์สำหรับความคลาดเคลื่อนความไม่ตรงกันใด ๆ บ่งชี้ถึงข้อผิดพลาดในการผูกหรือความล้มเหลวในการรวม

สำหรับการทดสอบภาวะวิกฤต ให้จำลองการขายแฟลชโดยการอัปเดตป้ายกำกับ 50% พร้อมกัน ตรวจสอบว่าระบบยังคงตอบสนองและกระบวนการคิวเป็นไปอย่างเรียบร้อย นอกจากนี้ ทดสอบเฟลโอเวอร์-ตัดการเชื่อมต่อสถานีฐานหนึ่งระหว่างรอบการอัปเดตที่ใช้งานอยู่ และยืนยันว่าป้ายกำกับที่ได้รับผลกระทบรับความครอบคลุมจากหน่วยที่อยู่ติดกัน สิ่งนี้จะตรวจสอบว่าความซ้ำซ้อน 20% ใช้งานได้จริง

เมื่อมีสิ่งผิดปกติเกิดขึ้น

ปัญหาเหล่านี้เกิดขึ้นซ้ำแล้วซ้ำเล่า

ป้ายกำกับไม่ตอบสนอง:หาก LED ไม่กะพริบ แสดงว่าแบตเตอรี่ไม่ได้เปิดใช้งาน-ทำซ้ำลำดับการเปิดใช้งาน ไฟ LED กะพริบแต่ไม่มีการเปลี่ยนแปลงการแสดงผล หมายความว่าป้ายกำกับอาจอยู่นอกระยะ การอัปเดตการแสดงผลบางส่วนหรืออ่านไม่ออกชี้ไปที่สัญญาณรบกวน RF -ลองใช้ช่องสัญญาณอื่นและค้นหาแหล่งสัญญาณ 2.4GHz ที่แข่งขันกัน เนื้อหาเก่าที่จะไม่อัปเดตมักเป็นปัญหาที่มีผลผูกพันในซอฟต์แวร์การจัดการ

ปัญหาเกี่ยวกับสถานีฐาน:ไม่มีไฟ LED หมายความว่า PoE ไม่ได้เจรจา-ตรวจสอบว่าพอร์ตสวิตช์รองรับ PoE+ จริง ๆ และตรวจสอบการสิ้นสุดสายเคเบิล พลังงานแต่ไม่ได้ลงทะเบียนซอฟต์แวร์คือการกำหนดค่าเครือข่าย-การกำหนด IP, กฎไฟร์วอลล์, การตั้งค่า VLAN ความล้มเหลวเป็นระยะๆ ในโซนหนึ่งจะแนะนำให้ครอบคลุมขอบเขตจากสถานีฐานนั้น ป้ายกำกับทั้งหมดในโซนที่ทำงานล้มเหลวพร้อมกันมักจะหมายความว่าสถานีฐานนั้นหยุดทำงาน

ปัญหาระดับระบบ-:การอัปเดตที่อยู่ในคิวแต่ไปไม่ถึงป้ายระบุว่าการสื่อสารขัดข้องระหว่างเซิร์ฟเวอร์และสถานีฐาน-ตรวจสอบเส้นทางเครือข่ายและเริ่มบริการ ESL ใหม่ ราคาที่ไม่ถูกต้องแม้ว่าข้อมูลแหล่งที่มาที่ถูกต้องจะทำให้การซิงค์การผสานรวมเสียหาย-ในบันทึก API การตอบสนองที่ช้าชี้ไปที่ประสิทธิภาพของฐานข้อมูล โดยเฉพาะอย่างยิ่งในการใช้งานที่มีขนาดใหญ่กว่า การผูกที่หายไปจะแนะนำให้ข้อมูลเสียหาย-ถูกกู้คืนจากการสำรองข้อมูลทันที

ทำให้มันทำงานต่อไป

ไม่มีโปรแกรมการบำรุงรักษาแบบสากล แต่การเพิกเฉยต่อบางสิ่งทำให้เกิดปัญหา

รายวันการตรวจสอบควรเป็นอัตโนมัติผ่านการแจ้งเตือนของระบบสำหรับป้ายกำกับออฟไลน์ แบตเตอรี่เหลือน้อย และการอัปเดตที่ล้มเหลวรายสัปดาห์ตรวจสอบรายงานสถานะป้ายกำกับ และตรวจสอบทุกสิ่งแบบออฟไลน์มากกว่าหนึ่งวันรายเดือนตรวจสอบฉลากในพื้นที่ที่เต็มไปด้วยฝุ่น-แผนกเบเกอรี่มีชื่อเสียง-และ-ตรวจสอบความถูกต้องแม่นยำเป็นประจำทุกปีตรวจสอบว่าการเปลี่ยนแปลงเค้าโครงของร้านค้าส่งผลต่อความครอบคลุมของสถานีฐานหรือไม่ และวางแผนการเปลี่ยนแบตเตอรี่

เกี่ยวกับแบตเตอรี่: ป้ายกำกับไม่สามารถใช้งานได้-โดยผู้ใช้ ดังนั้นจึงต้องเปลี่ยนทั้งชุดเมื่อแบตเตอรี่หมด อย่ารอความล้มเหลว เมื่อ 10% ของกลุ่มรถแสดงคำเตือนแบตเตอรี่เหลือน้อย ให้สั่งเปลี่ยนทดแทน คำสั่งฉุกเฉินมีค่าใช้จ่ายมากขึ้นและฉลากที่ไม่ทำงานระหว่างการส่งเสริมการขายสร้างปัญหา

ขนาดการปรับใช้

การใช้งานขนาดเล็กป้ายกำกับที่ต่ำกว่า 500 รายการจะต้องมีสถานีฐาน 1-2 แห่ง การติดตั้งหนึ่งวันโดยใช้คนสองคน และโฮสติ้งบนคลาวด์ โปรเจ็กต์เริ่มต้นที่ดีสำหรับทีมที่เพิ่งเริ่มใช้ ESL

การปรับใช้ระดับปานกลางป้ายกำกับตั้งแต่ 500 ถึง 3,000 ป้ายต้องใช้สถานีฐาน 3-8 แห่ง ใช้เวลา 2-4 วันกับทีมงาน 4-6 คน และการวางแผนโครงการจริง

ร้านค้ารูปแบบขนาดใหญ่โดยมีป้ายกำกับ 3,000-15,000 รายการที่แตกต่างกัน วางแผนสำหรับสถานีฐาน 8-25 แห่ง เป็นเวลา 1-2 สัปดาห์ ทีมที่มีสมาชิก 8-12 คน และเซิร์ฟเวอร์ภายในองค์กรเพื่อความน่าเชื่อถือ การปรับใช้แบบเป็นขั้นตอนและการจัดการโครงการโดยเฉพาะกลายเป็นสิ่งจำเป็น

ขนาดองค์กรป้ายมากกว่า 15,000 ป้าย-เรือธง ซูเปอร์มาร์เก็ตขนาดใหญ่-หมายถึงสถานีฐาน 25+ แห่ง ระยะเวลา 2-4 สัปดาห์ ทีมงาน 15+ คนที่มีบทบาทเฉพาะทาง และโครงสร้างพื้นฐานที่ซ้ำซ้อน รับความช่วยเหลือจากประสบการณ์สำหรับการปรับใช้ครั้งแรกในระดับนี้

รายการตรวจสอบการประกันคุณภาพ

ก่อนเริ่ม:การสำรวจสถานที่เสร็จสมบูรณ์ด้วยภาพถ่าย แมปสัญญาณรบกวน RF ทำเครื่องหมายตำแหน่งสถานีฐาน ยืนยันโครงสร้างพื้นฐานเครือข่าย ปริมาณฉลากที่ยืนยันในกรณีฉุกเฉิน การบรรยายสรุปของทีม แจ้งฝ่ายบริหารร้านค้า

ระหว่างการติดตั้ง:สถานีฐานที่ความสูงที่ถูกต้อง, ทดสอบสายเคเบิลก่อนยุติ, สถานีฐานแต่ละแห่งได้รับการยืนยันทางออนไลน์ก่อนที่จะย้ายไปยังสถานีถัดไป, ตรวจสอบการเปิดใช้งาน, ตรวจสอบการเชื่อมโยงแล้ว, การทดสอบการรีเฟรชโซนผ่าน 99%+, แก้ไขช่องว่างความครอบคลุม

หลังจากเสร็จสิ้น:รีเฟรชร้านค้าเต็มรูปแบบภายใน 15 นาที อัตราความสำเร็จ 99.9% ผ่านการตรวจสอบความถูกต้องของราคา การตรวจสอบการรวมระบบ พนักงานได้รับการฝึกอบรม จัดส่งเอกสาร ยืนยันผู้ติดต่อฝ่ายสนับสนุน สร้างกำหนดการบำรุงรักษา
