การแก้ไขปัญหาโมดูล LCD: วิธีการวินิจฉัยและแก้ไขปัญหาการแสดงผลทั่วไป

ความล้มเหลวเหล่านี้มีรูปแบบ และส่วนใหญ่สามารถวินิจฉัยได้ภายใน 30 นาทีหรือน้อยกว่านั้น คู่มือนี้มีโครงสร้างเกี่ยวกับวิธีการแก้ไขปัญหาจริง โดยเริ่มจากสิ่งที่คุณเห็นบนหน้าจอ จากนั้นย้อนกลับไปที่สาเหตุ ไม่ว่าคุณจะรักษาหน้าจอแสดงผล LCD เชิงพาณิชย์ในการขายปลีก ใช้งานแผงในคีออสก์สาธารณะ หรือดีบักฮาร์ดแวร์ที่ฝังตัวในระหว่างการพัฒนา กระบวนการวินิจฉัยจะเหมือนกัน

อ้างอิงอาการด่วน

ใช้ตารางนี้เป็นตัวกรองแรกของคุณ สาเหตุหลายประการอาจทำให้เกิดอาการเดียวกันได้ ดังนั้นให้ถือเป็นจุดเริ่มต้น ไม่ใช่คำตอบสุดท้าย

อะไรเป็นสาเหตุของความล้มเหลวของโมดูล LCD จริง ๆ

การเสื่อมสภาพของแสงพื้นหลัง

ไฟแบ็คไลท์คือความล้มเหลวของส่วนประกอบเดี่ยว-ที่พบบ่อยที่สุดในโมดูล LCD อาร์เรย์ LED จะค่อยๆ หรี่ลงตลอดอายุการใช้งาน - ผู้ผลิตมีคุณสมบัติตรงตามข้อกำหนดของผลิตภัณฑ์มาตรฐานการทดสอบความน่าเชื่อถือของเซมิคอนดักเตอร์ของ JEDECและอายุการใช้งานที่กำหนดจะแตกต่างกันอย่างมากระหว่างแผง-เกรดผู้บริโภคและเกรดอุตสาหกรรม- โปรดดูเอกสารข้อมูลโมดูลเฉพาะของคุณเสมอสำหรับอายุการใช้งานที่กำหนดภายใต้สภาพการทำงานของคุณ ไม่ใช่ตัวเลขในอุตสาหกรรมทั่วไป

จอแสดงผลที่มีแสงพื้นหลังเสื่อมลงยังคงผ่านการตรวจสอบทางไฟฟ้า แผงกำลังทำงาน - แต่ไม่สามารถสร้างภาพที่อ่านได้ในแสงโดยรอบปกติ หากหน้าจอดูดีในห้องที่มีแสงสลัวแต่แทบจะมองไม่เห็นภายใต้แสงไฟสว่างจ้าในสำนักงานหรือกลางแจ้ง แสงไฟคือสิ่งแรกที่ต้องทดสอบ

⚠️ ข้อผิดพลาดทั่วไป:ชดเชยแสงพื้นหลังที่สลัวโดยการเพิ่มความสว่างให้สูงสุด ซึ่งจะช่วยเร่งการสึกหรอของ LED และลดอายุการใช้งานที่เหลืออยู่ของส่วนประกอบที่เสื่อมสภาพแล้ว- การเลือกฮาร์ดแวร์ที่มีความสว่างที่เหมาะสมตั้งแต่เริ่มต้นจะช่วยหลีกเลี่ยงปัญหาทั้งหมด - มองเห็นความแตกต่างโมดูล LCD เกรดเชิงพาณิชย์-จากทางเลือกเกรดผู้บริโภค-

ปัญหาตัวเชื่อมต่อและสายเคเบิล

สายแพ ขั้วต่อม้าลาย และข้อต่อบัดกรีจะเสื่อมสภาพลงภายใต้การสั่นสะเทือน การหมุนเวียนของความร้อน และการงอซ้ำๆ โหมดความล้มเหลวมักจะเกิดขึ้นเป็นระยะๆ เกือบทุกครั้ง: การกะพริบในทิศทางที่กำหนด ส่วนของจอแสดงผลตกหล่นเนื่องจากการสั่น หรือหน้าจอที่ทำงานเมื่อเริ่มต้นระบบแต่ไม่ทำงานที่อุณหภูมิการทำงาน การใส่ขั้วต่อทุกตัวใหม่ก่อนสั่งซื้อชิ้นส่วนจะช่วยแก้ปัญหาข้อร้องเรียนภาคสนามที่มีนัยสำคัญโดยไม่มีค่าใช้จ่ายใด ๆ

ความเครียดจากสิ่งแวดล้อม

ความเย็นทำให้การตอบสนองของผลึกเหลวช้าลง ความร้อนเร่งการแก่ของโพลาไรเซอร์และการแยกชั้นของกาว ความชื้นกัดกร่อนอิเล็กโทรดจากภายใน ทำให้เกิดส่วนแสดงผลที่ขาดหายไปซึ่งจะค่อยๆ แย่ลงในช่วงหลายสัปดาห์ ระบุเงื่อนไขกรณีที่เลวร้ายที่สุด-เสมอ ไม่ใช่เงื่อนไขทั่วไป สำหรับการใช้งานในสภาพแวดล้อมที่มีความต้องการสูงโซลูชันจอแสดงผล LCD แบบบูรณาการพร้อมพิกัดสภาพแวดล้อมที่ตรงกันคุ้มค่าที่จะประเมินก่อนปรับใช้ ไม่ใช่หลังจากความล้มเหลวของฟิลด์

⚠️ ข้อผิดพลาดทั่วไป:ทดสอบจอแสดงผลในสภาพห้องปฏิบัติการและสมมติว่าจอแสดงผลจะทำงานกลางแจ้งแบบเดียวกัน ในคลังสินค้าเย็น หรือใกล้แหล่งความชื้น - โดยไม่ตรวจสอบว่าคลาส IP และช่วงอุณหภูมิที่กำหนดของโมดูลตรงกับสภาพแวดล้อมการใช้งานจริง

ปัญหาเกี่ยวกับพาวเวอร์ซัพพลายและข้อผิดพลาดของไดรเวอร์

แรงดันไฟกระชากทำให้ IC ของไดรเวอร์เสียหายทันที จ่ายกระเพื่อม - สัญญาณรบกวน AC บนราง DC - ทำให้เกิดความเสียหายสะสมที่ละเอียดยิ่งขึ้น: การรีเซ็ตแบบสุ่ม สัญญาณรบกวนของภาพ และอายุการใช้งาน LED สั้นลง ศึกษาเอกสารข้อมูลโมดูลของคุณเพื่อดูแรงดันไฟฟ้ากระเพื่อมสูงสุดที่อนุญาต ไม่มีเกณฑ์สากลที่ใช้กับแผงทุกประเภท

จุดบกพร่องของเฟิร์มแวร์และโปรโตคอลที่ไม่ตรงกันเป็นหมวดหมู่แยกต่างหากที่เลียนแบบความล้มเหลวของฮาร์ดแวร์อย่างน่าเชื่อ หน้าจอสีขาวหรือเอาต์พุตที่มีสัญญาณรบกวนหลังจากการสลับบอร์ดหรือการอัปเดตซอฟต์แวร์ มักเกิดจากข้อผิดพลาดในการกำหนดค่า ไม่ใช่แผงเสียหาย ความแตกต่างนี้มีความสำคัญเมื่อใดเปรียบเทียบรูปแบบหน้าจอ LCD และ LED bar- เทคโนโลยีที่แตกต่างกันมีลักษณะการทำงานของโปรโตคอลและลายเซ็นข้อบกพร่องที่แตกต่างกัน

หก-กระบวนการวินิจฉัย

ทำงานผ่านสิ่งเหล่านี้ตามลำดับ หยุดทันทีที่คุณระบุข้อผิดพลาด - การสลับที่ไม่จำเป็นจะเสียเวลาและแนะนำตัวแปรใหม่

ขั้นตอนที่ 1 - การตรวจสอบด้วยสายตาก่อนเปิดเครื่อง-มองหารอยแตก การควบแน่นด้านหลังแผง รอยไหม้บน PCB และสายแพที่หลุดออกหรือหักงอ หากคุณพบความเสียหายทางกายภาพ อย่าใช้กำลัง การเชื่อมต่อที่ลัดวงจรอาจทำให้เกิดความเสียหายแบบเรียงซ้อนซึ่งมีราคาแพงกว่าข้อผิดพลาดเดิมมาก

ขั้นตอนที่ 2 - ตรวจสอบแรงดันไฟฟ้าอินพุตใช้มัลติมิเตอร์ที่พินอินพุตพลังงานของโมดูล แรงดันไฟฟ้าปกติสำหรับแผง TFT คือ 3.3V, 5V หรือ 12V - ตรวจสอบเอกสารข้อมูลของคุณ การอ่านข้อมูลจำเพาะภายนอกมากกว่า 5% รับประกันการสอบสวน สำหรับข้อผิดพลาดที่เกิดขึ้นเป็นระยะๆ ให้เพิ่มออสซิลโลสโคปเพื่อตรวจสอบการกระเพื่อมของอุปทานกับข้อกำหนดที่อนุญาตของเอกสารข้อมูล

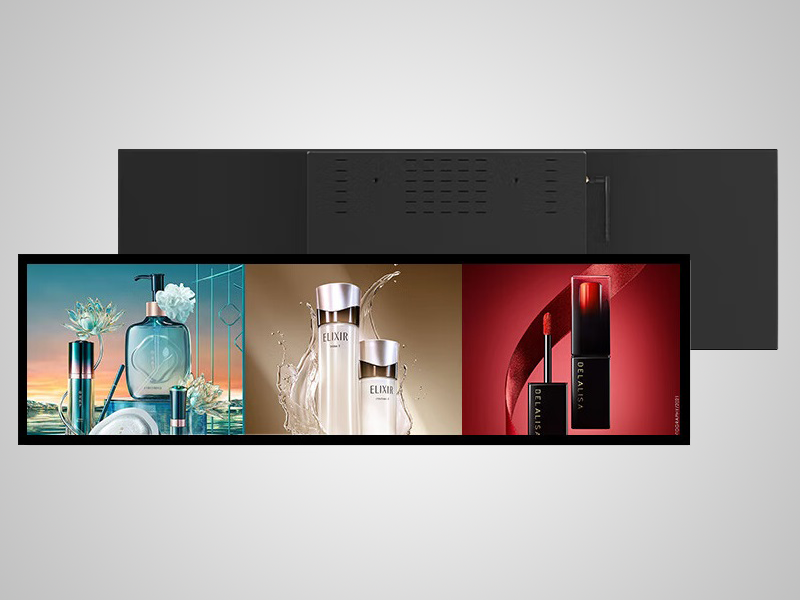

ขั้นตอนที่ 3 - แยกแสงด้านหลังในห้องสลัว ให้ฉายไฟฉายไปที่พื้นผิวแผงเป็นมุม หากคุณสามารถมองเห็นภาพจางๆ ได้ แสดงว่าแผงควบคุมทำงานได้และมีเฉพาะไฟแบ็คไลท์เท่านั้นที่ไม่ทำงาน การทดสอบเดี่ยวนี้กำจัดแผนผังการวินิจฉัยครึ่งหนึ่งภายในเวลาไม่ถึง 10 วินาที - และทำงานได้ดีพอๆ กันบาร์-รูปแบบ LCD จะแสดงเช่นเดียวกับแผงสี่เหลี่ยมมาตรฐาน

ขั้นตอนที่ 4 - สลับสายเคเบิลและบอร์ดอย่างมีระบบโหลดรูปแบบการทดสอบที่ดี-ที่ทราบ เปลี่ยนสายริบบิ้นด้วยหน่วยงานที่ได้รับการตรวจสอบแล้ว หากข้อผิดพลาดเกิดขึ้นตามสายเคเบิล แสดงว่าสายเคเบิลเป็นปัญหา ถ้ามันอยู่กับกระดาน กระดานจะอยู่ต่อไป เปลี่ยนส่วนประกอบที่มีราคาถูกที่สุดและเข้าถึงได้มากที่สุดก่อน

ขั้นตอนที่ 5 - ตรวจสอบโปรโตคอลการสื่อสารหน้าจอสีขาวหรือเอาต์พุตที่อ่านไม่ออกหลังจากการสลับบอร์ดมักเป็นข้อผิดพลาดในการกำหนดค่าเสมอ ตรวจสอบอัตรารับส่งข้อมูล (UART), โหมด SPI (CPOL/CPHA) หรือที่อยู่ I2C เทียบกับแผ่นข้อมูล ขั้นตอนนี้จะตรวจจับส่วนแบ่งความผิดพลาดที่ไม่สมส่วนสภาพแวดล้อมการแสดงผลคีออสก์โดยที่โมดูลถูกแทนที่ในภาคสนาม ซึ่งมักมาจากเอกสารที่ไม่สมบูรณ์

ขั้นตอนที่ 6 - จำลองสภาพของฟิลด์บนม้านั่งสำรองจอแสดงผลที่ใช้งานได้ในห้องปฏิบัติการแต่ล้มเหลวในการใช้งานมักมีสาเหตุของความร้อนหรือการสั่นสะเทือนเสมอ ขั้วต่อที่มีขอบที่ 22 องศาอาจเปิดได้อย่างสมบูรณ์ที่ 55 องศา ใช้ความร้อนที่ควบคุมในระหว่างการทดสอบแบบตั้งโต๊ะ - ข้อผิดพลาดที่ปรากฏเหนืออุณหภูมิที่กำหนดจะระบุการขยายตัวเนื่องจากความร้อนเป็นกลไกโดยตรง

ซ่อมหรือเปลี่ยน? กรอบการตัดสินใจ

การซ่อมแซมสมเหตุสมผลเมื่อใดข้อผิดพลาดถูกแปลเป็นส่วนประกอบเดียวที่เปลี่ยนได้ - สายเคเบิล, อาเรย์แบ็คไลท์, การอัปเดตเฟิร์มแวร์ - โมดูลเป็นส่วนหนึ่งของระบบที่การจัดหาอุปกรณ์ทดแทนเกี่ยวข้องกับการหยุดทำงานหรือการออกแบบใหม่อย่างมีนัยสำคัญ และค่าซ่อมน้อยกว่าหน่วยใหม่อย่างเห็นได้ชัด

การเปลี่ยนจะเหมาะสมกว่าเมื่อใดอาการหลายอย่างปรากฏขึ้นพร้อมๆ กัน แสงพื้นหลังสลัว การสึกหรอของตัวเชื่อมต่อ และภาพซ้อนที่ปรากฏพร้อมกันเป็นตัวบ่งชี้การสิ้นสุดอายุการใช้งานที่เชื่อถือได้ ไม่ใช่ข้อผิดพลาดที่แก้ไขได้แม้แต่จุดเดียว การเปลี่ยนยังสมเหตุสมผลเมื่อโมดูลปัจจุบันมีข้อมูลจำเพาะที่ดีกว่า - ความสว่างที่สูงขึ้น อุณหภูมิการทำงานที่กว้างขึ้น การป้องกันทางเข้าที่ดีกว่า - ซึ่งจะช่วยลดภาระการบำรุงรักษาในอนาคต

ก่อนที่จะตัดสินใจเลือกเส้นทางใดเส้นทางหนึ่ง ให้ตอบคำถามห้าข้อต่อไปนี้:

1. นี่เป็นความล้มเหลวครั้งแรกของหน่วยหรือเคยล้มเหลวมาก่อนหรือไม่
2. ข้อผิดพลาดนี้จำกัดอยู่เพียงส่วนประกอบเดียวที่สามารถเปลี่ยนได้หรือไม่
3. ค่าซ่อมแซมทั้งหมด - ค่าอะไหล่ ค่าแรง และเวลาหยุดทำงาน - ยังคงต่ำกว่าต้นทุนการเปลี่ยนอย่างชัดเจนหรือไม่
4. หน่วยที่ได้รับการซ่อมแซมจะมีอายุการใช้งานตามข้อกำหนดการบริการที่เหลืออยู่ของระบบตามความเป็นจริงหรือไม่
5. การเปลี่ยนทดแทนในปัจจุบันมีข้อกำหนดที่ดีกว่าอย่างเห็นได้ชัดสำหรับแอปพลิเคชันนี้หรือไม่

หากคำตอบสามข้อขึ้นไปสนับสนุนการแทนที่ โดยทั่วไปนั่นจะเป็นเส้นทางที่ชัดเจนกว่า เรียกดูแบบเต็มกลุ่มผลิตภัณฑ์หรือพูดคุยกับผู้เชี่ยวชาญเกี่ยวกับการจัดหา สำหรับบริบทการค้าปลีกและป้ายการกำหนดค่า LCD แบบกำหนดเองสำหรับป้ายร้านค้าปลีกมักจะให้ผลทางเศรษฐกิจระยะยาว-ที่ดีกว่าการแลกไลค์โดยตรง-เพื่อ-การแลกไลค์

การบำรุงรักษาเชิงป้องกัน

• การควบคุมสิ่งแวดล้อม:ปรับใช้ภายในช่วงอุณหภูมิและความชื้นที่กำหนดของโมดูล โดยใช้เงื่อนไขกรณีที่แย่ที่สุด-ในการวางแผน ในสภาพแวดล้อมที่มีความชื้นสูง- ตู้ที่ปิดผนึกซึ่งมีระดับ IP ที่ได้รับการยืนยันแล้วถือเป็นข้อกำหนด ไม่ใช่ข้อควรระวัง
• การจัดการพลังงาน:ใช้อุปกรณ์ควบคุมที่มีการป้องกันไฟกระชากด้วยฮาร์ดแวร์ หลีกเลี่ยงการเปิดไฟแบ็คไลท์อย่างต่อเนื่องที่ความสว่างสูงสุด - การควบคุมความสว่างแบบปรับได้จะช่วยลดการสึกหรอของ LED โดยไม่ส่งผลกระทบต่อการใช้งานที่มองเห็นได้
• การตรวจสอบตามกำหนดเวลา:- รายเดือน ตรวจสอบที่นั่งของตัวเชื่อมต่อและมองหาการควบแน่น ทุกไตรมาส - รันรูปแบบการทดสอบวินิจฉัยและตรวจสอบแรงดันไฟฟ้าภายใต้โหลด - เป็นประจำทุกปี ตรวจสอบระลอกคลื่นของอุปทาน และตรวจสอบชั้นแสงเพื่อดูการแยกส่วนหรืออายุของโพลาไรเซอร์

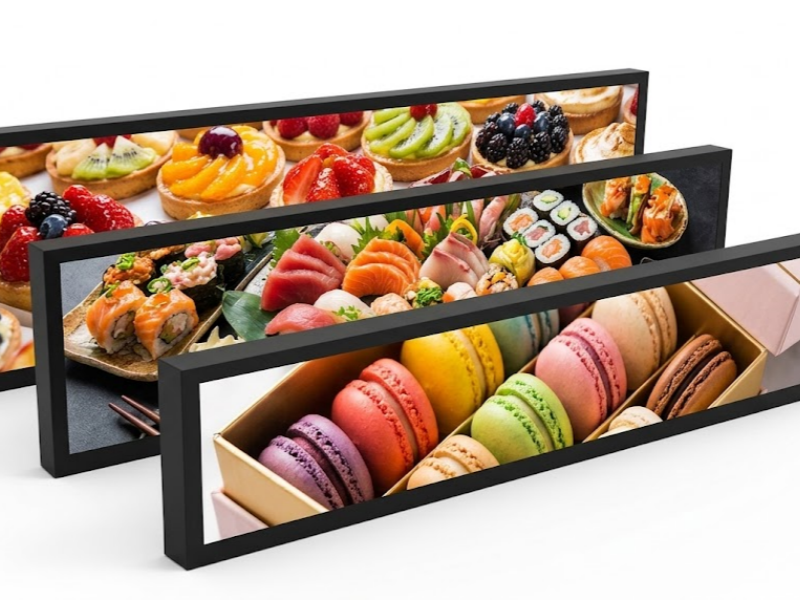

สำหรับสถานีบริการตนเอง-การปรับใช้ทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่มีการรับส่งข้อมูลสูง- การตรวจสอบรายไตรมาสเป็นกิจกรรมการบำรุงรักษาเดี่ยวที่มีมูลค่าสูงสุด-หน้าจอ LCD แบบยืดออกที่ใช้ในสภาพแวดล้อมของซุปเปอร์มาร์เก็ตเผชิญกับความชื้นและสารเคมีทำความสะอาดโดยเฉพาะ ซึ่งตารางการบำรุงรักษามาตรฐานอาจไม่ครบถ้วน

คำถามที่พบบ่อย

LCD ของฉันแสดงหน้าจอสีขาว - แผงเสียหายหรือไม่

ไม่จำเป็น. หน้าจอสีขาวมักเกิดจากความล้มเหลวในการสื่อสารหรือการเริ่มต้นมากกว่าความเสียหายทางกายภาพ ตรวจสอบการกำหนดค่าโปรโตคอล - อัตรารับส่งข้อมูล โหมด SPI หรือที่อยู่ I2C - เทียบกับเอกสารข้อมูลของโมดูล สิ่งนี้เกี่ยวข้องอย่างยิ่งหลังจากการอัพเดตเฟิร์มแวร์หรือการสลับบอร์ด ซึ่งการตั้งค่าอาจถ่ายโอนไม่ถูกต้อง

ฉันจะทราบได้อย่างไรว่าไฟแบ็คไลท์หรือแผง LCD ทำงานผิดปกติ?

ฉายไฟฉายไปที่พื้นผิวหน้าจอในมุมในห้องสลัว หากคุณเห็นภาพจางๆ แสดงว่าแผงควบคุมกำลังสร้างเอาต์พุตอย่างถูกต้องและมีเฉพาะไฟแบ็คไลท์เท่านั้นที่ไม่ทำงาน การไม่มีภาพเลยภายใต้ไฟฉายหมายความว่ามีข้อผิดพลาดอยู่ที่แผง แผงไดรเวอร์ หรือเส้นทางสัญญาณระหว่างสิ่งเหล่านั้น

จอแสดงผลกะพริบสามารถแก้ไขได้โดยไม่ต้องเปลี่ยนโมดูลหรือไม่

ในกรณีส่วนใหญ่ใช่ การกะพริบมักเกิดจากการสายแพหลวม ข้อต่อบัดกรีที่ขอบ หรือการกระเพื่อมของแหล่งจ่ายไฟที่มากเกินไป การใส่ขั้วต่อใหม่และการตรวจสอบความเสถียรของแรงดันไฟฟ้าภายใต้โหลดจะช่วยแก้ปัญหาข้อร้องเรียนการกะพริบส่วนใหญ่ก่อนที่จะจำเป็นต้องเปลี่ยนส่วนประกอบใดๆ

ปลอดภัยหรือไม่ที่จะเปิดจอแสดงผลที่โดนความชื้น?

ไม่ ปล่อยให้โมดูลแห้งสนิทในสภาพแวดล้อมที่มีความชื้นต่ำ-ก่อนที่จะจ่ายไฟ การเปิดจอแสดงผลแบบเปียกอาจเสี่ยงต่อการกัดกร่อนของอิเล็กโทรดและการลัดวงจรที่อาจทำให้แผงเสียหายอย่างถาวร

เหตุใดจอแสดงผลของฉันจึงใช้งานได้บนม้านั่งสำรองแต่ใช้งานไม่ได้เมื่ออยู่ในสนาม

สนามไม่ต่อเนื่อง-มีเพียงความล้มเหลวเท่านั้นที่มักเกิดจากการขยายตัวทางความร้อนที่อุณหภูมิใช้งาน การสั่นสะเทือน-ที่เหนี่ยวนำให้เกิดความไม่ต่อเนื่องของขั้วต่อ หรือการควบแน่นระหว่างการเริ่มต้น จำลองสภาพแวดล้อมการใช้งานจริง - อุณหภูมิ การสั่นสะเทือน ความชื้น - ในระหว่างการทดสอบแบบตั้งโต๊ะ สำหรับคำแนะนำในการเลือกฮาร์ดแวร์ที่จัดการกับเงื่อนไขที่ต้องการได้อย่างสม่ำเสมอมากขึ้นภาพรวมของตัวเลือกจอแสดงผล LCD ประสิทธิภาพสูง-ครอบคลุมความแตกต่างของข้อกำหนดที่สำคัญที่สุด

บทสรุป

ความล้มเหลวของโมดูล LCD สามารถอ่านได้เมื่อคุณรู้ว่าต้องค้นหาอะไร แผงมืด หน้าจอที่กะพริบ เอาต์พุตที่อ่านไม่ออก - แต่ละรายการจะแมปไปยังรายการสาเหตุที่เป็นไปได้ที่สามารถจัดการได้ และกระบวนการวินิจฉัยที่มีโครงสร้างจะค้นหาข้อผิดพลาดที่เกิดขึ้นจริงได้เร็วกว่าการเปลี่ยนส่วนประกอบโดยการสุ่ม กระบวนการเดียวกันนี้ยังแจ้งให้คุณทราบอย่างชัดเจนเมื่อการซ่อมแซมดำเนินไปอย่างต่อเนื่อง และการเปลี่ยนทดแทนคือคำตอบที่ถูกต้อง

หากความล้มเหลวเมื่อเร็วๆ นี้ทำให้ฮาร์ดแวร์ใหม่อยู่ในวาระการประชุมของคุณ ให้สำรวจหน้าจอ LCD เชิงพาณิชย์สมัยใหม่เป็นอย่างไรเมื่อเปรียบเทียบกับตัวเลือกการแสดงผลแบบเดิม, หรือส่งคำถามเพื่อหารือเกี่ยวกับข้อกำหนดการสมัครเฉพาะของคุณ
