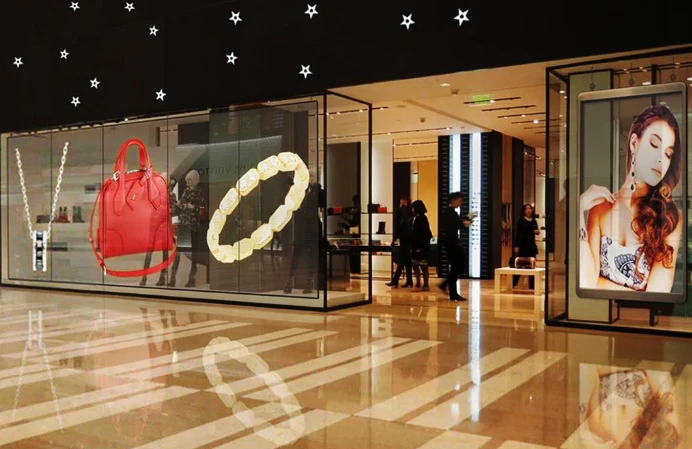

น้ำหนักฆ่าโครงการได้มากกว่างบประมาณ
หน้าจอโปร่งใสมีน้ำหนัก3-12 กก./ตร.มและวิ่งไปรอบ ๆหนา 10 มม. หน้าจอแบบดั้งเดิมพร้อมตู้ชั่งน้ำหนัก30-50 กก./ตร.มและวัดลึก 50-150 มม. อาคารเก่าแก่ที่มีหน้าต่างแบบเดิมมักจะไม่สามารถรองรับน้ำหนัก LED แบบเดิมได้หากไม่มีการเสริมเหล็กซึ่งจะทำลายรายการมรดก หน้าจอโปร่งใสติดตั้งโดยตรงบนพื้นผิวกระจกภายในโดยไม่ต้องมีงานโครงสร้าง การติดตั้งใช้เวลาหลายวันแทนที่จะเป็นเดือน
เครือข่ายร้านค้าปลีกที่มีหน้าร้านกระจก 500 แห่งใช้หน้าจอโปร่งใสทั่วทั้งเครือข่ายโดยไม่ต้องสัมผัสโครงสร้างอาคาร การพยายามทำแบบเดียวกันกับหน้าจอแบบเดิมๆ จะต้องมีวิศวกรรมโครงสร้างแบบกำหนดเองในทุกสถานที่-ขอบเขตโครงการที่ทำลายข้อเสนอส่วนใหญ่ก่อนที่จะได้รับการอนุมัติงบประมาณขั้นสุดท้าย
สิ่งที่เรากำลังเปรียบเทียบจริงๆ
เป็นเวลาหลายทศวรรษแล้วที่หน้าจอ LED แบบดั้งเดิมมีอยู่ทุกหนทุกแห่ง-ป้ายบอกคะแนนสนามกีฬาและป้ายร้านค้าปลีก ใช้งานได้ดี: สีสดใส แม่นยำ เชื่อถือได้ แต่พวกเขาก็มาพร้อมกับข้อดีที่ไม่มีใครสามารถออกแบบได้ เพราะโดยพื้นฐานแล้วหน้าจอทุกจอก็เป็นกำแพง โดนแสงบัง โดนบังวิว กินพื้นที่
LED แบบโปร่งใสจะพลิกสมการนั้น หมวดหมู่สินค้าที่แตกต่างกันโดยสิ้นเชิง

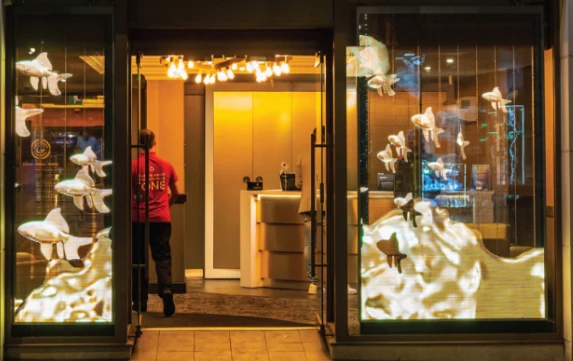

แอปพลิเคชันค้าปลีกคือสิ่งที่ขับเคลื่อนการเติบโตส่วนใหญ่ในขณะนี้ หน้าต่างร้านค้าถือเป็นอสังหาริมทรัพย์ชั้นนำมาโดยตลอด คุณต้องการแสดงผลิตภัณฑ์และจัดโปรโมชันไปพร้อมๆ กัน LED แบบเดิมบังคับให้เลือก-หน้าจอหรือหน้าต่าง LED แบบโปร่งใสจะลบตัวเลือกนั้นออกไปโดยสิ้นเชิง ลูกค้าสามารถดูเนื้อหาส่งเสริมการขายและสินค้าได้พร้อมกัน สถานที่ตั้งเรือธงของ Nike และ Zara ทราบเรื่องนี้ตั้งแต่เนิ่นๆ กรณีการใช้งานครั้งเดียวนี้อธิบายว่าทำไม LED แบบโปร่งใสจึงเปลี่ยนจากความสนใจเฉพาะกลุ่มไปสู่การพิจารณาเชิงพาณิชย์อย่างจริงจังภายในห้าปี
พวกเขาถูกสร้างขึ้นมาอย่างไร
หน้าจอแบบเดิมให้ความสำคัญกับสิ่งหนึ่ง นั่นคือการอัดพิกเซลให้ได้มากที่สุดในพื้นที่ที่กำหนด ชิป LED-ไม่ว่าจะเป็นSMD (อุปกรณ์ยึดพื้นผิว), COB (ชิปออนบอร์ด)หรือเก่ากว่าDIP (แพ็คเกจคู่สาย-)รูปแบบ-อัดแน่นบนพื้นผิว PCB มาส์กสีดำหรือเคลือบอีพ็อกซี่จะปกปิดทุกสิ่งเพื่อดูดซับแสงโดยรอบและเพิ่มคอนทราสต์
ผลลัพธ์พูดเพื่อตัวเอง แผงซังมีอัตราส่วนคอนทราสต์ด้านบน20,000:1. สนามพิกเซลทำได้ดีเหมือนกันP0.6มมสำหรับจอภาพ 4K และ 8K หน่วยกลางแจ้งดัน10,000 นิต.
แต่หน้าจอ LED แบบดั้งเดิมจะบล็อกแสงที่ลอดผ่านได้ 100% มันคือกำแพงดิจิทัล ยอดเยี่ยมสำหรับการกระแทก แย่มากสำหรับทุกสิ่งที่คุณต้องการมองทะลุ

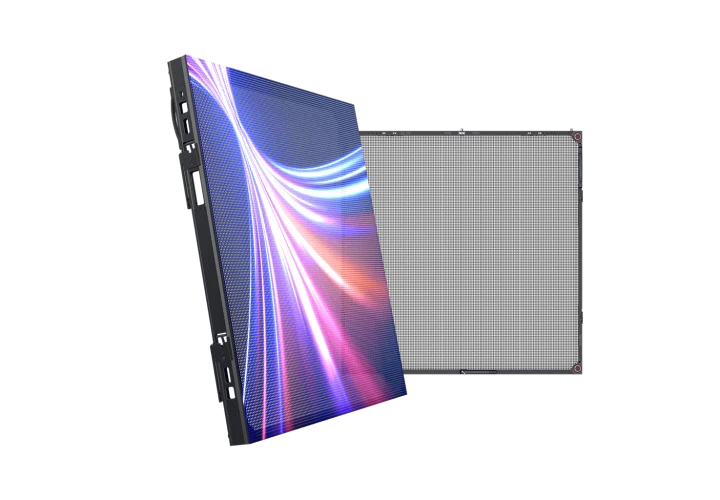

หน้าจอโปร่งใสเริ่มต้นจากฝั่งตรงข้าม แทนที่จะเพิ่มจำนวนพิกเซลให้สูงสุด พวกมันได้รับการออกแบบมาให้ปล่อยให้แสงลอดผ่านได้ ในขณะเดียวกันก็รักษาคุณภาพของภาพที่ยอมรับได้ มีสามแนวทางหลักอยู่ลายสตริป-การออกแบบวางชิป LED ลงบนแถบอะลูมิเนียมหรือ PCB แคบๆ โดยมีช่องว่างระหว่างกัน-แสงจะส่องผ่านช่องว่างได้ ความโปร่งใส 60-90% ขึ้นอยู่กับระยะห่างเวอร์ชันที่อิงจากภาพยนตร์-ฝังไมโคร-LED ลงในพื้นผิวโปร่งใส-บางพิเศษ (หนาประมาณ 4 มม. น้ำหนัก 3-6 กก./ตร.ม.) ซึ่งติดโดยตรงกับกระจกที่มีอยู่แก้ว-การออกแบบแบบบูรณาการองค์ประกอบ LED แบบแซนวิชระหว่างชั้นกระจกสองชั้น เปลี่ยนกระจกสถาปัตยกรรมให้เป็นพื้นผิวจอแสดงผล
ช่องว่างระหว่างแถบที่มากขึ้นหมายถึงแสงที่ส่องผ่านได้มากขึ้น แต่มีพิกเซลต่อตารางเมตรน้อยลง หน้าจอโปร่งใสทุกจอเป็นการประนีประนอมระหว่างสองสิ่งนี้

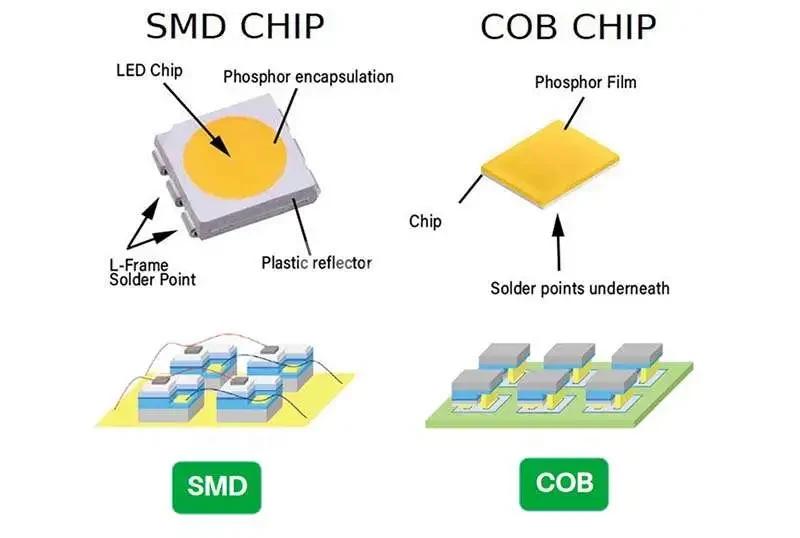

ประเภทบรรจุภัณฑ์ LED
SMD-อุปกรณ์ยึดพื้นผิวมีมานานหลายทศวรรษแล้ว ชิปแต่ละตัวในตัวเรือนพลาสติกขนาดเล็ก บัดกรีเข้ากับ PCB เทคโนโลยีนี้ตรงไปตรงมาซึ่งเป็นข้อได้เปรียบอย่างแท้จริง ห่วงโซ่อุปทานมีความสมบูรณ์ ช่างเทคนิครู้วิธีใช้งาน และเมื่อไฟ LED หนึ่งดวงเสีย ก็สามารถเปลี่ยนได้โดยไม่ต้องเปลี่ยนโมดูลทั้งหมด นี่คือเทคโนโลยี LED ที่ได้รับการพิสูจน์แล้วและเชื่อถือได้มากที่สุด: ไม่-ล้ำสมัย ใช้งานได้อย่างต่อเนื่อง และคุ้มค่า-ในการบำรุงรักษา คอนทราสต์อยู่รอบๆ1,200-1,800:1. หน่วยส่วนใหญ่มีอายุประมาณ50,000 ชมก่อนที่ความสว่างจะลดลงอย่างเห็นได้ชัด สำหรับ P1.2 หรือหยาบกว่านั้น SMD ยังคงเป็นตัวเลือกเริ่มต้นด้วยเหตุผลที่ดี
ซังเป็นที่ที่สิ่งต่างๆ น่าสนใจ-และมีราคาแพง Chip on Board ข้ามตัวเรือนพลาสติกแต่ละอันโดยสิ้นเชิง ชิป LED หลายตัวจะถูกติดตั้งโดยตรงบนพื้นผิว จากนั้นเคลือบด้วยชั้นเรซินชั้นเดียว ข้อดีทางวิศวกรรมเกิดขึ้นจากตรงนั้น: ความร้อนกระจายได้ดีขึ้นประมาณ 3 เท่า (ไม่มีตัวเรือนพลาสติกกักเก็บความอบอุ่น) คอนทราสต์ข้ามผ่าน20,000:1(พื้นผิวที่เป็นหนึ่งเดียวจะดูดซับแสงโดยรอบได้อย่างมีประสิทธิภาพมากขึ้น) และอายุการใช้งานยาวนานขึ้น100,000 ชั่วโมง. นี่เป็นตัวเลือกเดียวที่ใช้ได้สำหรับสนามที่ละเอียดเป็นพิเศษ-ที่ต่ำกว่า P1.0 ข้อดีข้อเสีย: เมื่อมีบางอย่างล้มเหลว โมดูลทั้งหมดจำเป็นต้องเปลี่ยนที่$200-300 ต่อเหตุการณ์. และค่าใช้จ่ายล่วงหน้าก็สูงขึ้นอย่างมาก เทคโนโลยีนี้เหมาะกับสตูดิโอออกอากาศและ-สภาพแวดล้อมขององค์กรระดับสูง แสดงถึงการลงทุนมากเกินไปสำหรับล็อบบี้ของโรงแรม

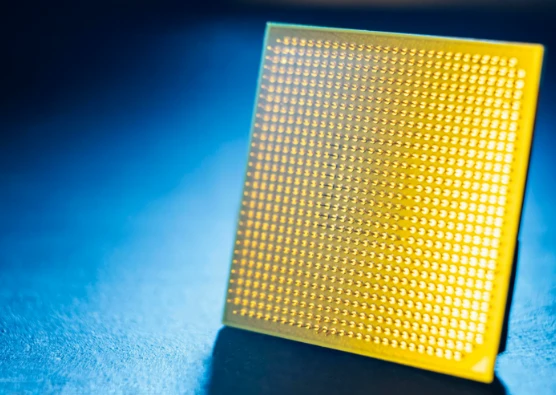

แล้วมีGOB-SMD พร้อมการเคลือบป้องกัน. กาวบนกระดาน เทคโนโลยีพื้นฐานเดียวกัน แต่มีชั้นกาวออปติคอลปกคลุมพื้นผิว LED ซึ่งให้ความทนทานที่ดีกว่าต่อการสัมผัสทางกายภาพและความชื้น ขณะเดียวกันก็รักษาความประหยัดในการซ่อมแซมของ SMD ผู้ประกอบระบบบางรายแนะนำเป็นอย่างยิ่งสำหรับ-สภาพแวดล้อมการค้าปลีกที่มีการเข้าชมสูง คนอื่นๆ มองว่าไม่จำเป็นสำหรับแอปพลิเคชันส่วนใหญ่ ผลลัพธ์จะแตกต่างกันไปขึ้นอยู่กับกรณีการใช้งานเฉพาะ
หน้าจอโปร่งใสส่วนใหญ่ใช้การติดตั้งแถบ SMD- แบบดัดแปลงหรือพื้นผิวโปร่งใสแบบพิเศษ โมเดลพรีเมียมบางรุ่นใช้ COB-แนวทางไฮบริดที่โปร่งใส
ข้อมูลจำเพาะที่สำคัญจริง ๆ (และสิ่งที่ไม่เกี่ยวข้อง)
ข้อมูลจำเพาะบางอย่างไม่สมควรได้รับความสนใจเท่ากัน
ความโปร่งใส
ความโปร่งใสมีตั้งแต่50% ถึง 95%บนหน้าจอโปร่งใสขึ้นอยู่กับการกำหนดค่า แบบดั้งเดิมอยู่ที่ 0%- ซึ่งเป็นพื้นฐานของวิธีการทำงาน ระยะพิกเซลที่หยาบกว่าหมายถึงช่องว่างระหว่างแถบ LED มากขึ้น แสงทะลุผ่านได้มากขึ้น กดไปที่ P9.26 แล้วคุณจะได้รับความโปร่งใสเกิน 80% แต่ ณ จุดนั้น คุณจะเหมาะสำหรับการดู-การดูในวงกว้าง-ด้านหน้าของอาคารที่มองเห็นได้จากฝั่งตรงข้ามถนนเท่านั้น
ปณิธาน
ความละเอียดถือเป็นชัยชนะที่ชัดเจนของ LED แบบดั้งเดิม COB ดำเนินไปได้ดีเช่นกันP0.4. หน้าจอแบบดั้งเดิมแบบ SMD มาตรฐานอยู่ด้านล่างสุดP1.0-P1.2. หน้าจอโปร่งใสในปัจจุบันมีความกว้างสูงสุดP2.6. ผู้ประกอบ AV ส่วนใหญ่ใช้การคำนวณอย่างรวดเร็ว: แบ่งระยะพิกเซล (เป็นมม.) ด้วย 0.3 เพื่อให้ได้ระยะการรับชมขั้นต่ำที่สะดวกสบายในหน่วยเมตร ดังนั้นหน้าจอโปร่งใส P3.9 ต้องใช้เวลาประมาณ 13 เมตรก่อนที่พิกเซลจะหายไป หน้าจอแบบดั้งเดิม P1.2 ดูคมชัดจากระยะเพียง 4 เมตร
ความสว่าง
สำหรับการใช้งานภายในอาคาร โดยทั่วไปแล้ว LED แบบโปร่งใสจะเอาท์พุต800-2,500 นิต. หน้าจอในร่มแบบดั้งเดิมทำงาน600-1,500 นิต-ความโปร่งใสมีความได้เปรียบในการตั้งค่าหลายอย่างจริงๆ หน้าร้านจำเป็นต้องเจาะลึกมากขึ้น: โดยปกติแล้วหน้าจอโปร่งใสจะทำงาน4,000-5,500 นิต. แสงแดดโดยตรงคือจุดที่ประเพณียังคงมีอิทธิพลเหนือ-ที่พวกเขาผลักดัน5,000-10,000 นิตในขณะที่หน้าจอโปร่งใสด้านหลังกระจกต้องดิ้นรนที่ต่ำกว่า 6,000 nits
คอนทราสต์และสี
ความเปรียบต่างและสี-LED แบบเดิมมีอิทธิพลเหนือที่นี่ และจะไม่เปลี่ยนแปลง การออกแบบหน้ากากสีดำดูดซับแสงโดยรอบ ทำให้เกิดสีดำที่เข้มยิ่งขึ้น ห้องแล็บโพสต์เทคโนโลยี COB-วัดอัตราส่วนคอนทราสต์ข้างต้น20,000:1. หน้าจอแบบเดิมจะแสดงเป็นสีดำ หน้าจอโปร่งใสจะแสดงสิ่งที่อยู่ด้านหลัง ห้องประชุม ที่จอดรถ แสงสว่างตอนกลางวัน ไม่มีการแก้ไขทางวิศวกรรมใดๆ ทั้งสิ้นในเรื่องนี้-แต่เกิดจากการปล่อยให้แสงผ่านเข้ามาได้
สิ่งที่คุณจ่ายจริง
ราคาเหล่านี้เป็นราคา FOB เซินเจิ้น-ต้นทุนที่ดินในอเมริกาเหนือหรือยุโรปโดยทั่วไปจะเพิ่ม 15-25% ราคามีความผันผวน ต้นทุนชิป LED ลดลงประมาณ 12% ระหว่างไตรมาส 1 ถึงไตรมาส3 2024.
ไฟ LED โปร่งใส
แผงปล่อยสัญญาณ-ด้านระดับ-ทำงาน$580-950/m². ช่วงกลาง-ส่วนหน้า-เปล่งแสง-โดยที่การติดตั้งเชิงพาณิชย์ส่วนใหญ่-อยู่ที่$1,100-2,400/m². ฟิล์มใส LED เหมาะสำหรับ$1,150-2,800/m². การแสดงผลแบบโฮโลแกรมโปร่งใส$1,400-3,200/m².
ไฟ LED แบบดั้งเดิม
Outdoor SMD (P4-P10) มีราคาถูกที่สุดที่$150-400/m². SMD ในร่ม (P1.5-P3) ทำงาน$300-800/m². การตีพิทช์ COB แบบละเอียด- (P0.9-P1.2)$1,000-2,500/m². Ultra-COB แบบละเอียด (P0.6 และต่ำกว่า) เริ่มต้นที่$3,000+/m².
การติดตั้งสำหรับ LED แบบโปร่งใสโดยทั่วไปจะมีค่าใช้จ่าย 200 เหรียญสหรัฐฯ-500/m² ในการติดตั้งแบบตรงไปตรงมาบนกระจกที่มีอยู่ การติดตั้ง LED แบบเดิมมีราคาอยู่ที่ 500-2,000 เหรียญสหรัฐฯ/ตร.ม. เมื่อคุณคำนึงถึงข้อกำหนดด้านโครงสร้างแล้ว นี่คือส่วนที่ส่วนต่างของน้ำหนักที่กล่าวถึงในตอนต้นปรากฏในงบประมาณ
ต้นทุนพลังงานประจำปีบนพื้นที่ติดตั้ง 100 ตร.ม. ใช้เวลา 12 ชั่วโมงต่อวัน: ประมาณ 3,000 ดอลลาร์สหรัฐฯ- 4,500 ดอลลาร์สหรัฐฯ สำหรับแบบโปร่งใส และ 5,000-7,500 ดอลลาร์สหรัฐฯ สำหรับแบบดั้งเดิม หน้าจอโปร่งใสดึงชิป LED ที่ใช้พลังงานน้อยลง 30-40% ต่อตารางเมตร ระบายความร้อนแบบพาสซีฟแทนการระบายอากาศแบบแอคทีฟ
การสร้างเนื้อหาเพิ่มตัวแปรอีกอย่างที่คนลืม จอแสดงผลแบบโปร่งใสจำเป็นต้องมีเนื้อหาที่ออกแบบมาสำหรับพื้นหลังโปร่งใส-พื้นที่สีดำแสดงผ่านได้อย่างโปร่งใส
ความเป็นจริงในการติดตั้งและบำรุงรักษา
หน้าจอ LED แบบโปร่งใสติดตั้งบนพื้นผิวกระจกโดยตรงโดยใช้กาว ระบบแม่เหล็ก หรือคลิปเชิงกล ไม่มีโครงสร้างเหล็กสำหรับการใช้งานส่วนใหญ่ ไทม์ไลน์: วันถึงสัปดาห์
หน้าจอ LED แบบดั้งเดิมจำเป็นต้องมีโครงสร้างรองรับเฉพาะ การคำนวณน้ำหนัก การวิเคราะห์แรงลมสำหรับกลางแจ้ง และต้องมีใบอนุญาตก่อสร้างบ่อยครั้ง ไทม์ไลน์: สัปดาห์ถึงเดือน
การบำรุงรักษาก็ทำงานแตกต่างกันเช่นกัน หน้าจอโปร่งใสใช้การเปลี่ยนแถบ/แผงโมดูลาร์ ส่วนประกอบมีน้ำหนักเบาเพียงพอสำหรับบริการ-ของช่างเทคนิครายเดียว หน้าจอ SMD แบบดั้งเดิมช่วยให้สามารถเปลี่ยน LED ได้ทีละตัว แต่ต้องการช่างเทคนิคผู้มีทักษะที่มีการบัดกรีที่แม่นยำ -$10-15 ต่อเหตุการณ์ หน้าจอ COB แบบเดิมต้องมีการเปลี่ยนระดับโมดูลที่ $200-300+ ต่อเหตุการณ์การซ่อมแซม แม้ว่าความล้มเหลวจะเกิดขึ้นน้อยกว่าก็ตาม
ที่ซึ่งแต่ละคนเป็นเจ้าของ
บางโครงการก็ตกเป็นค่ายเดียวอย่างเห็นได้ชัด

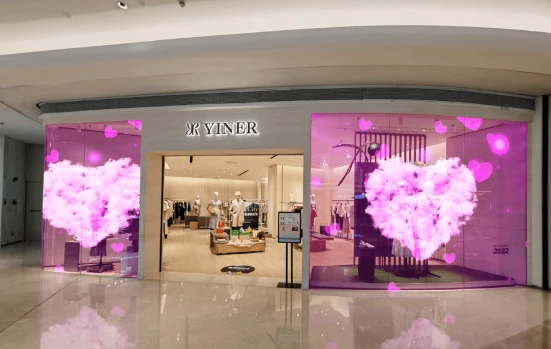

LED แบบโปร่งใสชนะ:อาคารผนังม่านกระจกที่ด้านหน้าอาคารกลายเป็นพื้นผิวสื่อในขณะที่ยังคงรักษาสถาปัตยกรรมเอาไว้ ห้องโถงใหญ่ของห้างสรรพสินค้าและฉากกั้นกระจก ห้องนิทรรศการและพิพิธภัณฑ์ที่จัดวางเนื้อหาดิจิทัลทับการจัดแสดงทางกายภาพ โชว์รูมรถยนต์. พื้นหลังเวทีและเหตุการณ์ที่นักแสดงปรากฏผ่านหน้าจอ
LED แบบเดิมชนะ:ป้ายโฆษณากลางแจ้งที่ต้องการความสว่างสูงสุดภายใต้แสงแดดโดยตรง สนามกีฬาจะแสดงที่ 50+ เมตร ซึ่งระยะพิกเซลที่ละเอียดไม่เกี่ยวข้อง สตูดิโอออกอากาศและห้องควบคุมซึ่งความแม่นยำของสีไม่สามารถ-ต่อรองได้ จอหลักคอนเสิร์ตครอบคลุมพื้นที่หลายร้อยตารางเมตร ข้อมูลศูนย์กลางการขนส่งจะแสดงขึ้นโดยที่ความโปร่งใสไม่ได้เพิ่มอะไรเลย
อันไหน?
มีแก้วที่เกี่ยวข้องที่คุณต้องการเก็บรักษาหรือไม่? แสงธรรมชาติมีความสำคัญต่อการทำงานของพื้นที่หรือไม่? โครงสร้างสามารถรองรับน้ำหนักได้ 30-50 กก./ตรม. หรือไม่ ระยะการรับชมโดยทั่วไปคือเท่าใด งบประมาณจำเป็นต้องคำนึงถึงวิศวกรรมโครงสร้างหรือไม่?
สำหรับประเภทโครงการที่กำลังเติบโตที่เกี่ยวข้องกับสถาปัตยกรรมแก้วและแสงธรรมชาติ LED แบบโปร่งใสได้เปลี่ยนจากทางเลือกที่น่าสนใจไปสู่การพิจารณาเริ่มต้น สำหรับทุกสิ่งทุกอย่างแล้ว-ป้ายโฆษณากลางแจ้ง สตูดิโอแพร่ภาพกระจายเสียง การแสดงสนามกีฬา- LED แบบดั้งเดิมยังคงเหมือนเดิมทุกประการ: ได้รับการพิสูจน์แล้ว สว่าง คุ้มราคา- มีประสิทธิภาพ และทึบแสงโดยสิ้นเชิง
